TDR kableen akatsen bilatzailea: nola funtzionatzen du eta zergatik da ezinbestekoa kableen diagnostiko zehatzetarako

Lurperatutako edo kableatutako kableetan akatsak aurkitzeak metodo suntsitzaileak izan ohi zituen, hala nola luzera osoan zulatzea edo kablea moztea. Gaur egun,TDR kableen akatsen bilatzaileahau guztiz aldatzen du.Weshineaurreratua eskaintzen duTDR kableen akatsen bilatzaileamatxura-kokapenak modu ez-suntsitzailean zehazten dituzten irtenbideak. Oinarrizko teknologia denbora-domeinuko reflectometrian oinarritzen da, eta horrek energia baxuko pultsu bat bidaltzen du kabletik behera eta matxura islatzeko behar duen denbora neurtzen du.

Lan-printzipioa

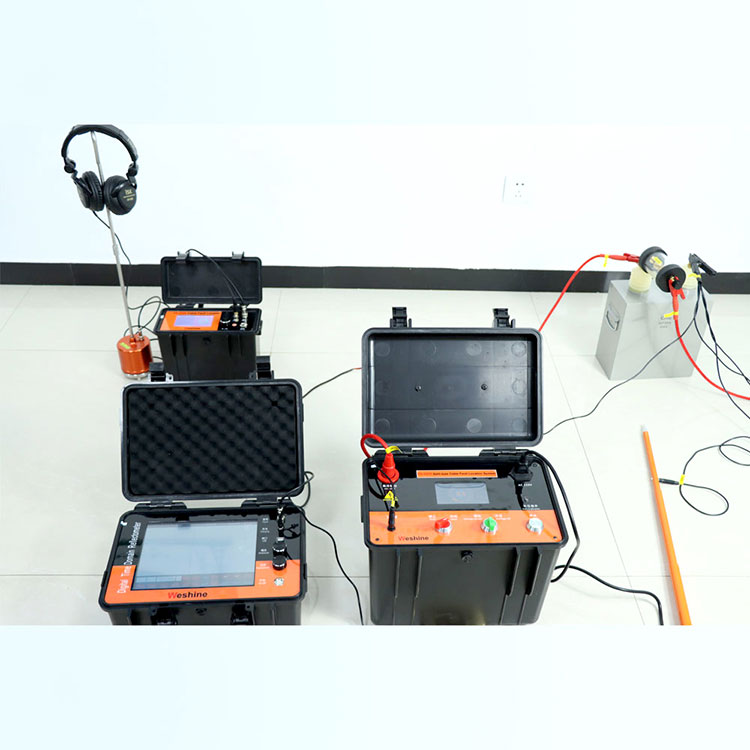

A TDR kableen akatsen bilatzailearadarra bezala funtzionatzen du kableetarako. Iraupen laburreko eta tentsio baxuko pultsu bat abiarazten du kablera. Pultsuak inpedantzia-aldaketa bat topatzen duenean (esaterako, zirkuitu irekia, zirkuitu laburra edo ura sartzea) pultsuaren zati bat atzera islatzen du. Gailuak pultsua bidali eta jaso arteko denbora neurtzen du. Kable mota horretako hedapen-abiadura ezaguna (Vp) erabiliz, failarako distantzia kalkulatzen du formula honekin: Distantzia = (Abiadura × Denbora) / 2.

Zergatik ez da kalterik gertatzen

Isolamendua estresatzen duten potentzial handiko probatzaileek ez bezala,TDR kableen akatsen bilatzaileakablearen tentsio iraunkorretik oso azpitik dauden energia-mailak erabiltzen ditu. Ez du korronte handirik injektatu edo kable-zorroa apurtu behar. Neurketa pasiboa da kablearen ikuspegitik; potentzia baxuko seinale laburra baino ez da aplikatzen.Weshineingeniaritzak bermatzen du datu edo komunikazio-kable sentikorrak ere kalterik gabe geratzen direla probetan.

TDR kable akatsen bilatzailea Ohiko galderak

1. galdera: TDR kableen akatsen bilatzaile batek akatsak aurki ditzake kable zuzenetan?

Erantzuna:Bai, moderno askoTDR kableen akatsen bilatzaileaunitateak, besteak besteWeshine, 50/60 Hz-ko potentzia-seinaleak blokeatzen dituzten iragazki integratuak dituzte. Horri esker, 400 V AC edo DC arteko tentsio baxuko kableetan probak egiten dira, gailua edo kablea kaltetu gabe. Hala ere, goi-tentsioko lineetan segurtasuna eta zehaztasuna lortzeko, kablea deskonektatu behar da.

2. galdera: zer kable-matxura mota identifikatu ditzake TDR kableen akatsen bilatzaileak kablea moztu gabe?

Erantzuna: A TDR kableen akatsen bilatzaileaZirkuitu irekiak, zirkuitu laburrak, junturak, ura edo hezetasuna sartzea, zati birrinduak eta korroditutako konexioak identifikatu ditzake. Hausnarketa-uhin-formak beheranzko desbideratzea erakusten du faila labur baterako eta goranzko desbideraketa bat irekita dagoenean. Ezin ditu neurtu oso erresistentzia handiko (ehun ohmtik gora) akats erresistenteak tentsio handiko arku islada-iragazkia bezalako osagarri osagarririk gabe, baina erresistentzia baxuko akats estandarrak erraz aurkitzen dira.

3. galdera: Zenbateko zehatza da TDR kableen akatsen bilatzailea km 1 baino gehiagoko kable luzeetarako?

Erantzuna:Zehaztasuna hedapen-abiaduraren (Vp) ezarpenaren eta gailuaren denbora-basearen zehaztasunaren araberakoa da. Kalitate handiko unitateak bezalakoakWeshine TDR kableen akatsen bilatzaileairismenaren % ± 1 edo ± 0,5 metro lortu, handiagoa dena. 2 km-ko kable baterako, 20 metro barruko errorea esan nahi du. Zehaztasuna hobetzen da Vp kalibrazio egokiarekin kablearen luzera ezaguna erabiliz. Tenperatura eta kableen zahartzea bezalako ingurumen-faktoreek zertxobait eragin dezakete Vp, beraz, birkalibrazioa gomendatzen da neurketa kritikoetarako.

Aplikazio praktikoaren adibidea

Akatsen distantzia neurtzeko, operadore batek konektatzen duTDR kableen akatsen bilatzaileaeroale eta blindaje edo lurrera bakarrera. Gailuak automatikoki bidaltzen ditu pultsuak eta islatutako uhin forma bistaratzen du. Matxurako distantzia pantailan zuzenean irakurtzen da.Weshineereduek botoi bakarreko auto-kalibrazioa eta matxura mota ezagutzen dituzte, erabiltzaileen erroreak eta probak egiteko denbora murrizten dute.

Jarri gurekin harremanetan

Eskuinekoa hautatzeko adituen orientaziorakoTDR kableen akatsen bilatzaileazure energia, telekomunikazio edo industria kableetarako,jarri harremanetan Weshinerekingaur. Gure taldeak doako aplikazioen laguntza, tokiko erakustaldiak eta pertsonalizatutako prestakuntza eskaintzen ditu suntsitzaileak ez diren kableen matxurak kokatzeko. Jarri gure webgunearen edo posta elektronikoaren bidez aurrekontua edo kontsulta teknikoa eskatzeko.
