100kV-ko Deskarga Partziala Doako AC Hipot Test Sistema

100kV-ko Deskarga Partziala Doako AC Hipot Test System tentsio handiko probako irtenbide profesionala da, AC jasateko tentsioaren probetarako eta transformadoreen, konmutagailuen, isolatzaileen, kableak, bushingen, GIS ekipamenduen eta beste aparatu elektrikoen deskarga partzialak detektatzeko garatutakoa.

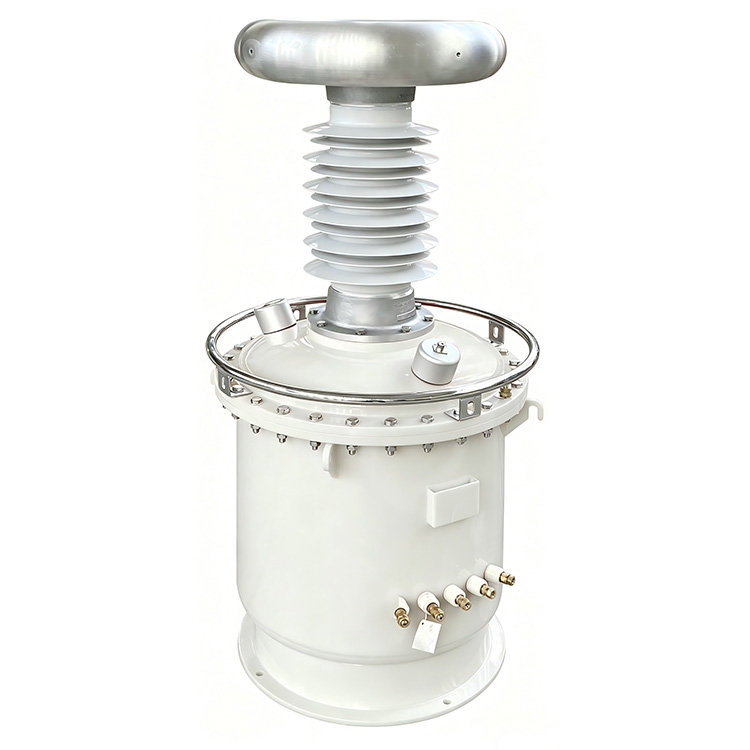

Sistemak SF6 gasez isolatutako probako transformadore bat hartzen du olioan murgildutako egitura tradizional baten ordez, olioa kutsatzeko arriskua ezabatuz, ekipoen pisua % 20 eta 60 bitartean nabarmen murrizten duen bitartean. Sistema osoak deskarga partziala 5pC baino handiagoa ez du mantentzen tentsio nominalean martxan dagoenean.

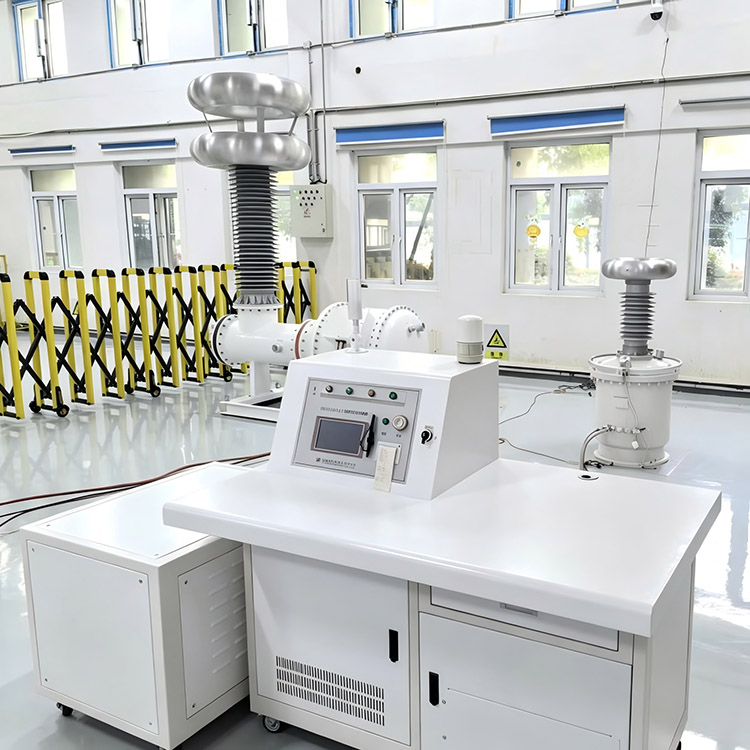

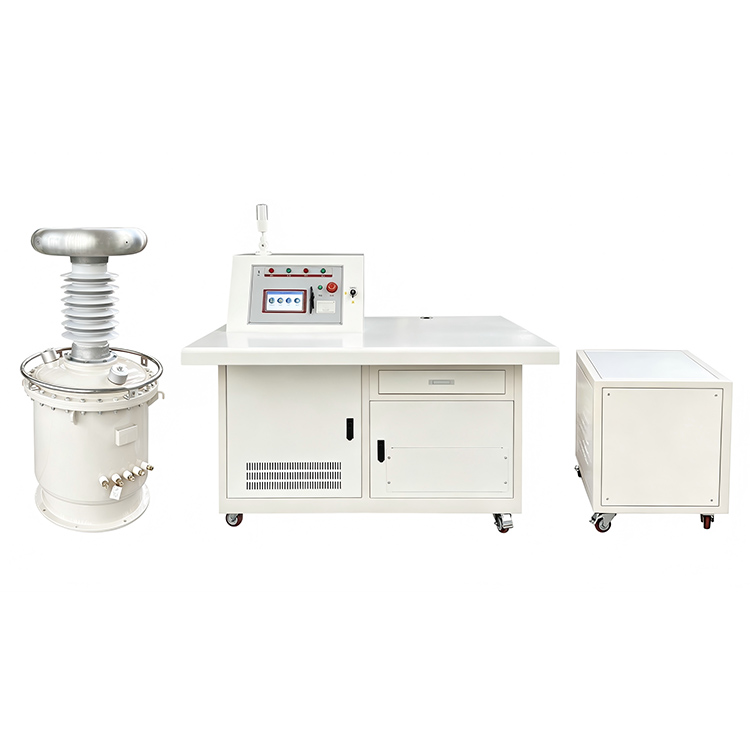

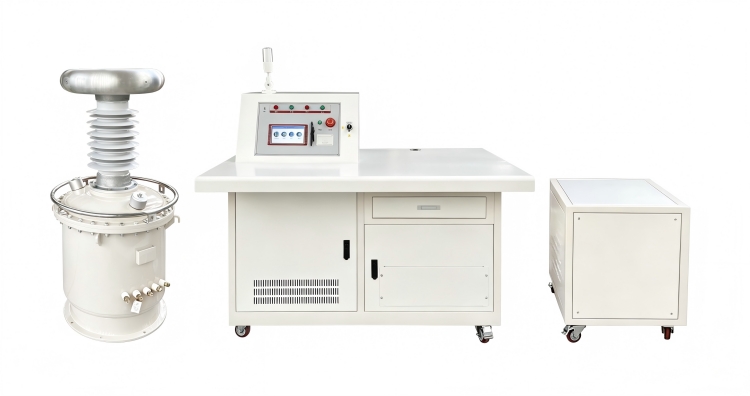

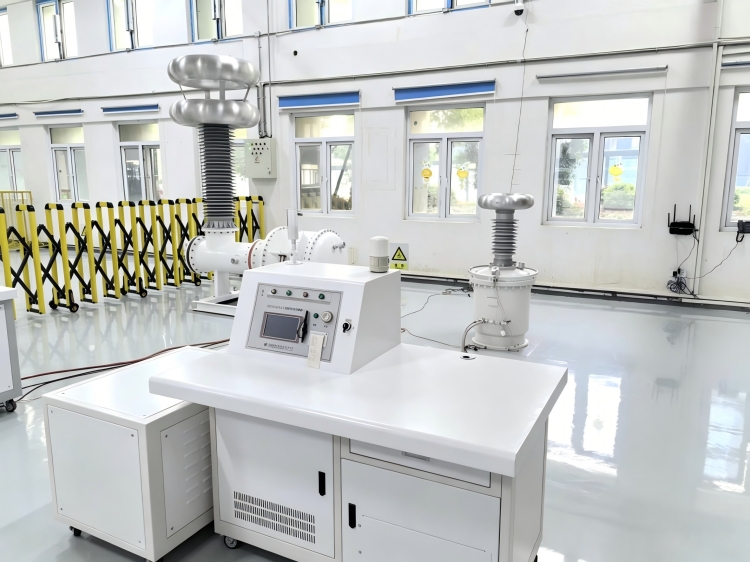

Proba sistema integral hau tentsio handiko probako transformadorearekin, akoplamendu-kondentsadorearekin, tentsio handiko korronte mugatzaileko erreaktorearekin, tentsio baxuko konpentsazio-erreaktorearekin, isolamendu-transformadorearekin, funtzionamendu automatikoko kontsolarekin eta konpentsazio kabinetearekin muntatzen da. Bere tentsio baxuko konpentsazio-egiturak sarrerako korronte-kontsumoa gehienez %60 murrizten du, eta horrek energia-eraginkortasuna igotzen laguntzen du eta eguneroko funtzionamendu-gastuak murrizten laguntzen du.

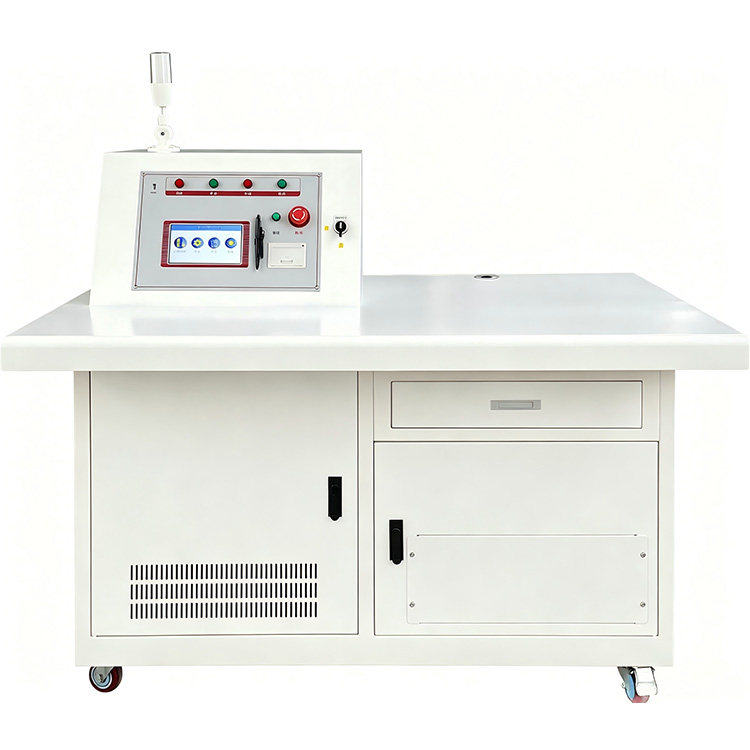

7 hazbeteko koloreko ukipen-pantailako kontrol-kontsolaz hornituta, sistemak proba modu automatikoak eta eskuzkoak onartzen ditu. Erabiltzaileek modu independentean gehienez bost tentsio-etapa, tentsio-arrapala-tasa eta proben iraupena jasan ditzakete. Proba automatikoen funtzioen artean tentsio-arrapalada, konpentsazio-aldaketa, denbora, tentsio-murrizketa, datuak biltegiratzea eta txostenak inprimatzea daude, probaren eraginkortasuna eta errepikakortasuna asko hobetuz.

Tentsio handiko laborategietarako eta eremuko probetarako aplikazioetarako diseinatua, sistemak irteera sinusoidal egonkorra eskaintzen du uhin-formaren distortsioa % 5 baino gutxiagorekin, funtzionamendu-zarata baxuarekin eta gaintentsioaren eta gainkorrontearen aurkako babes fidagarriarekin. Diseinu eskalagarriak produktuen serieko antzeko sistemei esker, tentsio handiko tentsioko aplikazioetarako 1200 kV arteko tentsio-kalifikazioak lor ditzakete.

Produktuen Gida

Sistemak nola funtzionatzen duen

100kV-ko Deskarga Partzialeko Doako AC Hipot Test Sistemak tentsio handiko potentzia-maiztasun irteera egonkorra sortzen du SF6 isolatutako proba-transformadorearen bidez. Probetan zehar, akoplamendu-kondentsadoreak eta neurketa-zirkuituek etengabe kontrolatzen dute deskarga partzialeko jarduera, kontrol automatikoko sistemak tentsioa igotzeko, eusteko eta murrizteko prozesuak kudeatzen dituen bitartean.

Behe-tentsioko konpentsazio-erreaktoreak behar den sarrerako korrontea murrizteko funtzionatzen du, eta horrek eraginkortasun energetiko hobea dakar eta konektatutako elikadura-horniduraren karga zama arintzen du. Sistema osoa jasateko tentsioaren probak eta deskarga partzialak aldi berean neurtzeko gai da, erabiltzaileek tentsio handiko ekipoen isolamendu-errendimenduari buruzko ebaluazio sakona egin dezaten.

Ezaugarriak

1、SF6 gasez isolatutako transformadorearen diseinua olioa kutsatu gabe

2、Deskarga partzialaren maila orokorra ≤5pC

3、Transformadorearen deskarga partzialeko maila ≤3pC

4, irteerako tentsio nominala 100 kV arte

5, Potentzia erreaktiboaren konpentsazio iturriaren korrontea % 60 arte murrizten du

6, automatikoki eta eskuzko proba moduak

7、Bost etapako tentsio eta denboraren ezarpenak

8, 0,5 kV/s-tik 2,5 kV/s arteko tentsio-abiadura erregulagarria

9、Konpentsazio automatikoa aldatzea eta tentsioaren erregulazioa

10、 Datu historikoak gordetzeko eta inprimatzeko funtzioak

11, Doitasun handiko tentsioaren neurketa

12 、 Sinusoidalaren irteera egonkorra ≤5% distortsioarekin

13、Zarata baxuko funtzionamendua ≤65dB

14, gaintentsio eta korronteen babes osoa

15、Deskarga partzialerako eta AC jasateko tentsioaren probarako egokia

Aplikazio-eremuak

1、Power Utility Enpresak

Transformadoreen, kommutagailuen, GIS ekipoen, kableak eta azpiestazioko aparatuen isolamenduaren proba arruntetarako eta deskarga partzialen ebaluaziorako erabiltzen da.

2、Tentsio handiko laborategiak

Mota probak, fabrikako onarpen probak eta deskarga partzialeko errendimendu baxua eskatzen duten ikerketa proiektuetarako egokia.

3、Transformadoreen fabrikatzaileak

Potentzia- eta banaketa-transformadoreen kalitatea kontrolatzeko, isolamenduaren egiaztapenerako eta fabrikako azken probak egiteko erabiltzen da.

4, Unibertsitateak eta Ikerketa Institutuak

Tentsio handiko ingeniaritza-heziketa, isolamendu-ikerketa eta proba elektriko aurreratuen proiektuak onartzen ditu.

5、Industria eta Meatze Enpresak

Ekipo elektriko kritikoen prebentziozko mantentze-lanen probak eta isolamendu-egoeraren ebaluazioa eskaintzen ditu.

Probako elementu tipikoak

1, Transformadorearen AC jasateko tentsioaren proba

2、GIS Deskarga Partzialeko Probak

3 、 Tentsio handiko kommutagailuen probak

4、Elikatze-kablearen isolamendu-probak

5 、 Isolatzaile eta zuhaixken probak

6, Ekipamendu Elektrikoen Fabrikaren Onarpen Probak

7、Tentsio Handiko Laborategiko Ikerketa

8、Prebentzio Mantentze-programak

Weshine abantailak

Weshine Electric-ek goi-tentsioko proba-tresnak garatzen eta fabrikatzen ditu, baita deskarga partzialak neurtzeko sistemak ere. SF6 gasaren isolamendua duten AC jasateko tentsioko proba-unitateek deskarga partzialeko irteera oso baxua dute, funtzionamendu automatiko adimenduna, energia aurrezteko konpentsazio-teknologia eta segurtasun babesteko modulu fidagarriak dituzte. Proba-zeregin zorrotzak kudeatzeko egina, bai laborategietan bai tokiko lan-inguruneetan, Weshine-ren soluzio guztiek isolamendu-errendimenduaren egiaztapen zehatzak egiten laguntzen diete bezeroei, industriako estandar garrantzitsuak betetzen eta tentsio handiko ekipoen epe luzerako funtzionamendu egonkorra mantentzen.

Gure 100kV-ko Deskarga Partzialeko Doako AC Hipot Test Sistemak zure tentsio handiko isolamendu-proba guztiak eta deskarga partzialak kontrolatzeko eskakizun guztiak bete ditzake. Anima zaitez gure taldearekin harremanetan noiznahi soluzio pertsonalizatuak, datu tekniko zehatzak eta aurrekontu lehiakorrak lortzeko.
