Deskarga Partziala Doako AC Tentsio Tentsioaren Test Sistema

SF6 gasez isolatutako transformadoreen teknologia aurreratua erabiliz, Deskarga Partziala Doako AC Tentsioaren Jasateko Test Sistemak 250kV-ko irteera egonkorra eskaintzen du ≤5pC-ko deskarga partzialeko maila orokorrarekin. Kontrol automatiko adimenduna, potentzia erreaktiboaren konpentsazioa, zarata baxuko funtzionamendua eta babes-funtzio integralak dituena, ezin hobea da energia-zerbitzuetarako, industria-enpresetarako, unibertsitateetarako, ikerketa-institutuetarako eta tentsio handiko laborategietarako.

Elektrizitate-industriek isolamenduaren ikuskapenerako eta deskarga partzialak detektatzeko estandarrak igotzen jarraitzen dutenez, proba-unitate hau merkatuko eskakizunekin bat egiteko garatzen da. Olioz betetako probako transformadore konbentzionalak ez bezala, SF6 isolamenduak petrolio-isuriak eta kutsadura arriskuak kentzen ditu, eta ekipoen pisu orokorra % 20-% 60 murrizten da, garraioa eta kokatzea errazteko.

Errendimendu fidagarri hauek guztiak fabrikazio-indarra profesionalak onartzen ditu.Weshine® teknologia handiko fabrika moderno bat da, energia-sistemaren automatizazio-gailuen eta proba-tresnen ikerketan eta garapenean, ekoizpenean, salmentan eta zerbitzuan espezializatua. Produktuak mundu osoan saltzen dira eta bezero askoren iritzi positiboak jaso dituzte.

Errendimendua

Deskarga Partziala Doako AC Tentsio Tentsioa Jasateko Test Sistemak SF6 gas isolatutako transformadoreak hartzen ditu 250 kV-ko irteera egonkorra mantentzeko, multzo osoko deskarga partziala ≤5pC-ra mugatuz. Kontrol automatiko adimendunak, potentzia erreaktiboaren konpentsazioa, zarata baxua eta geruza anitzeko segurtasun-babesak aukera praktikoa egiten dute potentzia-fabrikak, bezero industrialak, unibertsitateak eta ikerketa-laborategietarako.

Makina osoaren deskarga partzialeko indizeak ≤5pC-ra iristen dira, eta SF6-ko transformadoreak ≤3pC-ko deskarga partziala soilik sortzen du tentsio nominalaren azpian. Isolamendu-errendimendu bikainak deskarga partzialeko ikuskapenerako, fabrikako onarpen egiaztapenetarako, isolamenduaren egiaztapenerako eta tentsio handiko ikerketa-lanetarako aproposa da.

Egitura

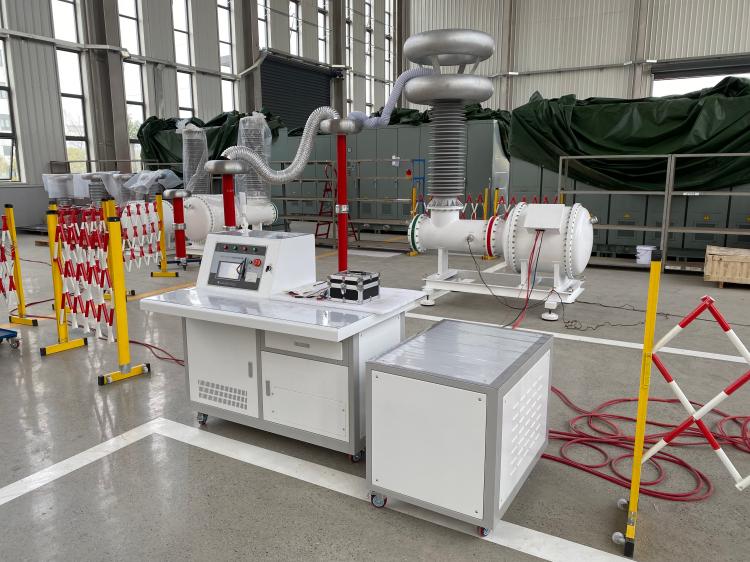

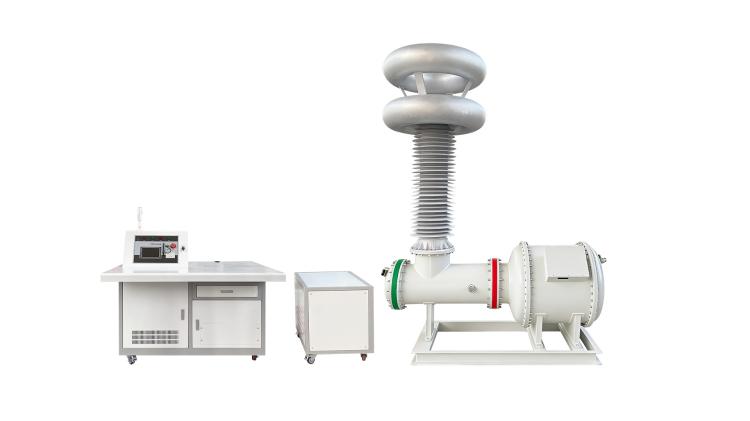

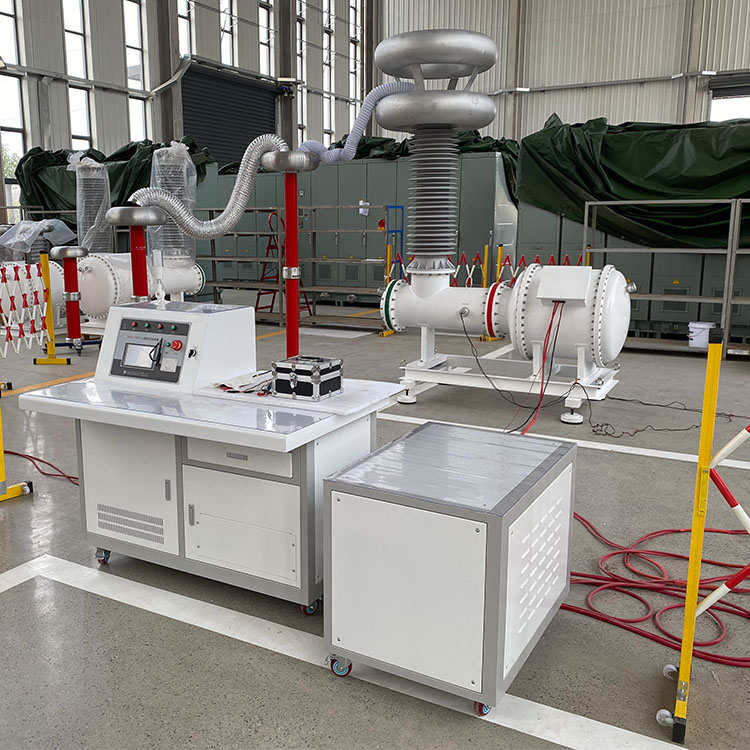

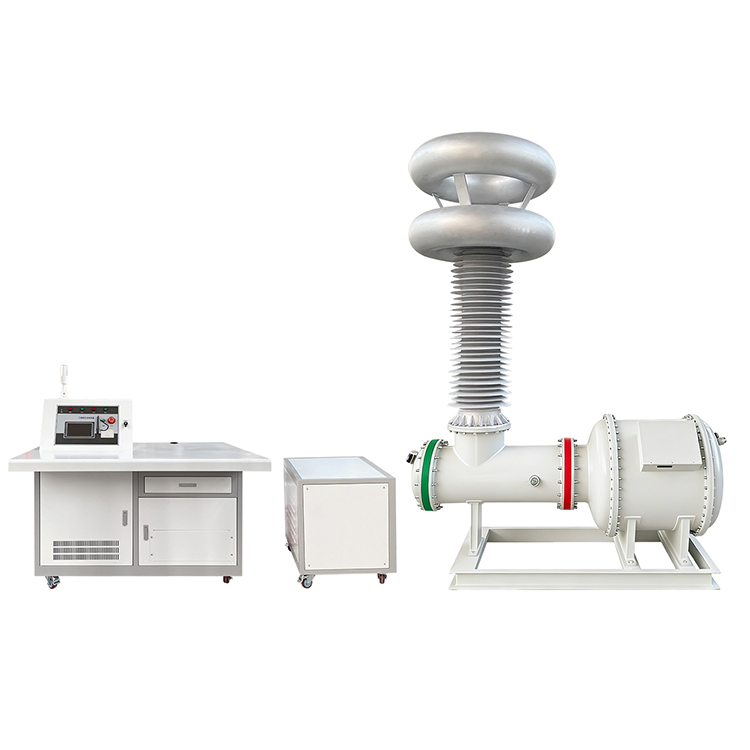

Pakete osoak SF6 isolatutako proba-transformadorea, akoplamendu-kondentsadorea, tentsio handiko korrontea mugatzeko erreaktorea, tentsio baxuko konpentsazio-erreaktorea, isolamendu-transformadorea eta kontrol-armairu guztiz automatikoa ditu. Tentsio baxuko konpentsazio-teknologiak sarrerako potentzia-kontsumoa % 60 arte murrizten du, eta horrek probaren eraginkortasuna asko areagotzen du eta elikadura-hornidura-eskakizunak murrizten ditu.

Kontrola

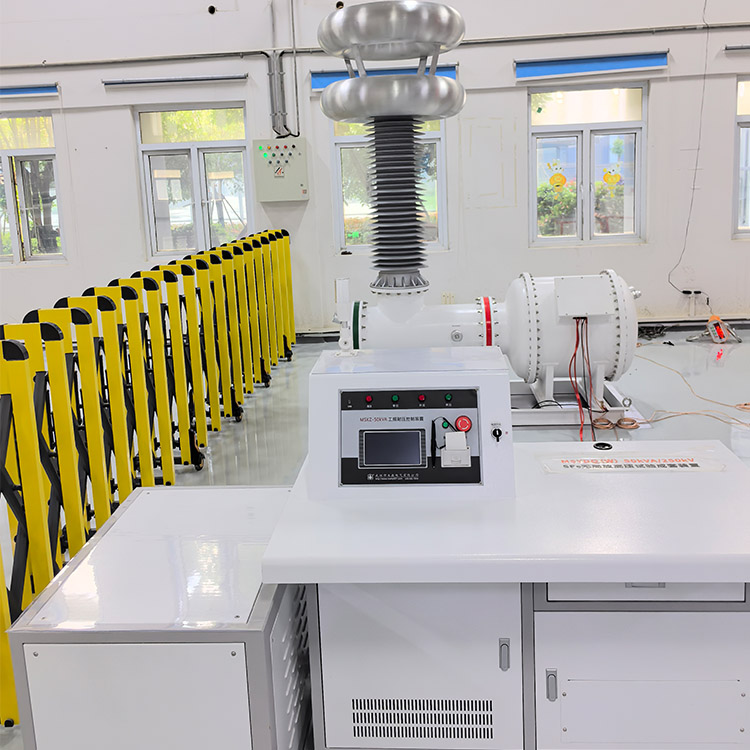

Deskarga Partziala Doako AC Tentsio Tentsioaren Test Sistemak 7 hazbeteko koloreko ukipen-pantailaren kontrol-unitate batez hornituta dago, automatikoki eta eskuzko funtzionamendu moduak onartzen dituena. Operadoreek bost tentsio-segmentu bereiz ditzakete, bultzada-abiadura egokitu eta denbora libreki eutsi. Funtzio automatikoek tentsio-altxatzea, konpentsazio-aldaketa, denbora, presioa arintzea probaren ondoren, datuak biltegiratzea, erregistroen bilaketa eta proba-txostenen inprimaketa estaltzen dituzte.

Segurtasuna

Funtzionamendu egonkorra eta segurua bermatzeko, ekipamenduak uhin sinusoidal leuna ateratzen du, % 5etik beherako uhin-distortsioarekin eta 65 dB-tik beherako zarata exekutatzen duena. Gain-tentsio eta gainkorronte babesteko mekanismoak guztiz hornituta daude. Bere esparru modularrak geroagoko bertsioak onartzen ditu, 1200 kV arteko tentsio ultra altuko probak egiteko hedagarriak.

Ezaugarriak

1、SF6 gasez isolatutako transformadoreen teknologia

2、Oliorik gabeko diseinua, ingurumenaren kutsadurarik gabe

3、Sistema osoa isurketa partziala maila ≤5pC

4、Transformadorearen deskarga partziala ≤3pC

5, 250 kV arteko irteerako tentsio nominala

6, 50 kVA-ko ahalmena

7, Potentzia erreaktiboaren konpentsazioak sarrerako korrontea % 60 arte murrizten du.

8, automatikoki eta eskuzko proba moduak

9、Bost etapako tentsio eta denboraren ezarpenak

10, tentsio-arrapala-tasa erregulagarria

11、Tentsio erregulazio eta konpentsazio-aldaketa adimentsua

12、Datu historikoak biltegiratzea eta txostenak inprimatzea

13、Uhin sinu-uhin egonkorra distortsioa ≤5% batekin

14, funtzionamendu zarata baxua ≤65dB

15 、 Tentsio handiko gaintentsioaren babesa

16 、 Buztana-korronte gainkorronte babesa

17、Deskarga partzialerako eta AC jasateko tentsioaren probarako egokia

Aplikazioak

1, Transformadorearen AC jasateko tentsioaren proba

2、GIS Deskarga Partzialeko Probak

3 、 Switchgear isolamendu probak

4、Tentsio handiko kableen proba

5、Bushing Proba

6, Isolatzaileen proba

7, Fabrikaren Onarpen Probak (FAT)

8、Tentsio handiko laborategiko probak

9, Ekipamendu elektrikoen motako probak

10、Prebentzio Mantentze-programak

Weshine abantailak

Weshine Electric goi-tentsioko proben ekipoen eta deskarga partzialen neurketa sistemen fabrikatzaile profesionala da. Gure VS-W serieko Deskarga Partziala Doako AC Tentsioaren Jasateko Test Sistemek SF6 isolamendu teknologia aurreratua, deskarga partzialeko errendimendu oso baxua, automatizazio adimenduna eta segurtasun babes fidagarria konbinatzen dituzte. Laborategiko eta eremuko aplikazio zorrotzetarako diseinatuta, Weshine soluzioek bezeroei proben zehaztasuna hobetzen laguntzen diete, araudia betetzen dutela bermatzen eta epe luzerako ekipoen fidagarritasuna hobetzen laguntzen dute.
