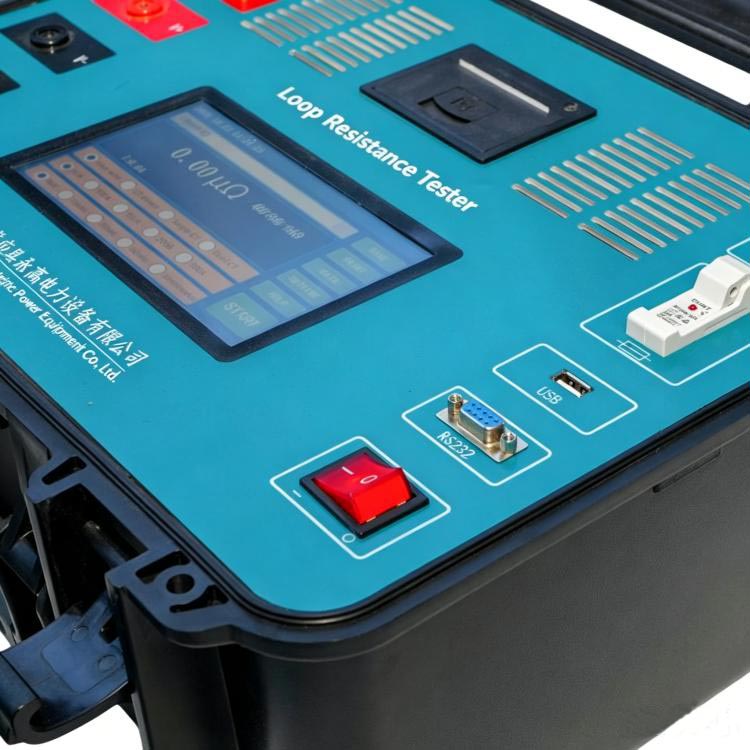

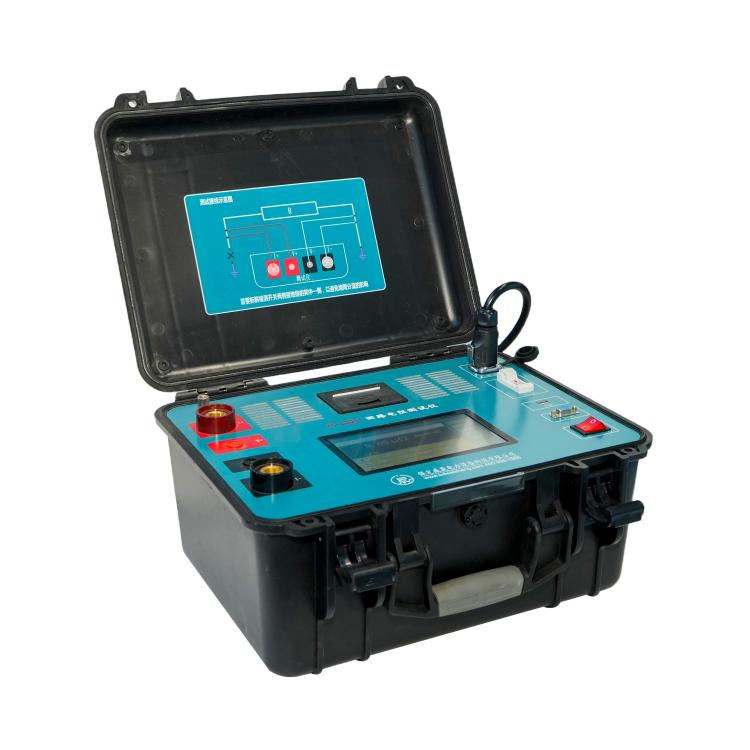

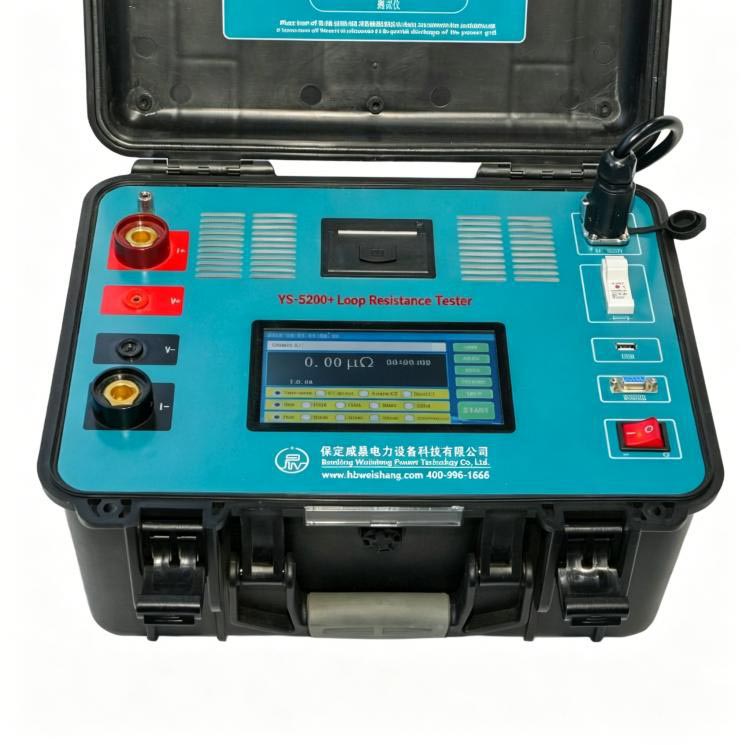

Mahaigaineko 300A zirkuitu adimendunaren erresistentzia probatzailea

Weshine-k, Txinako fabrikatzaile eta hornitzaile profesional batek eskaintzen duen Desktop 300A Zirkuitu Erresistentzia Tester iraunkorrak, etengailu, deskonektore, lurrerako etengailu eta busbar loturetan mikro-ohm irakurketa zehatzak ematen ditu, korronteak begizta bakarrean edo adar paralelo anitzetatik igarotzen direnean ere.

Unitate hau DL/T845.4-2019 eta IEC lau hari probak jarraituz eraiki dugu, korronte handiko erresistentzia detektatzeko industriaren eskakizunak guztiz bat eginez.

Makinaren barnean potentzia handiko korronte konstante bat dago kanal anitzeko korronte sentsoreko hardwarearekin parekatuta. Egitura honek irteerako korrontea egonkorra mantentzen du eta tentsioaren laginketa zehatza mantentzen du, lurreko sare paralelo konplikatuekin batera lan egiten duenean ere, hau da, ingeniaritza-kontratistak modelo honetarako eskaera ugari errepikatzen dituzten arrazoi nagusia.

Oinarrizko Neurketaren Printzipioak

Mahaigaineko 300A Zirkuitu Adimendunen Erresistentzia Tester oinarrizko bi modulu funtzionaletan oinarritzen da:

1. Korronte konstante handiko irteera erregulagarria: 50A-300A

2.Wireless DC clamp sentsorea: 0 ~ ± 600A korronte harrapaketa

Ohm-en Legean oinarritutako benetako kontaktu-erresistentzia kalkulatzen du: R = V / I₀

V = ukipen-puntuetan hautemandako tentsio-jaitsiera

I₀ = probatutako adarretik pasatzen den korronte erreala

Proba modu adimentsuak (nukleoaren berrikuntza)

weshine electric-ek lau proba aurreratu modu integratzen ditu eremu-baldintza desberdinak onartzeko:

1. Zirkuitu tradizionala erresistentzia modua

Erabiltzaileek lurreratzeko sarearen alde bat deskonektatu behar dute korronte shunt interferentziak saihesteko. Probatzaileak 300A DC korronteraino elikatzen du eta tentsio-jaitsieraren datuak irakurtzen ditu. Modu honek zehaztasun handiena lortzen du eta ondo funtzionatzen du aurreikusitako mantentze-guneetarako.

2. Pintza zuzeneko neurketa modua

Ez da lurrerako konexioak desmuntatu behar. Haririk gabeko besarkadak denbora errealean jarraitzen du I₀ adar-korrontea, gero makinak erresistentzia automatikoki kalkulatzen du R=V/I₀-rekin. Nabarmentzekoak: desmuntatze lanik ez, eremuko proba azkarragoak, eremu biziko mantentze-lanetarako seguruagoak.

3. Alde bakarreko Shunt modua

Lurreratze paraleloen diseinuetarako egokia da kabinetearen lurreratzea eta lur-sare banatuak bezalakoak. Pintzagailuak shunt-adar-korrontea I₂ neurtzen du, eta gailuak proba-korronte eraginkorra lantzen du I₀=I₁−I₂-rekin, erresistentzia kalkulatu aurretik. Korronte paralelo partzialek eragindako zehaztasun akatsak konpontzen ditu.

4. Alde biko shunt modua

Azpiestazioetan bi noranzko zatitutako korronteekin lurreratzeko sare handietarako. Bi besarkadek I21 eta I22 adar-korronteak biltzen dituzte, sistemak I₀=I₁−I21−I22 kalkulatzen du adar anitzeko sareetarako benetako erresistentzia datuak lortzeko.

Segurtasuna eta Clamp Sistemaren Diseinua

Bat datozen haririk gabeko pintzek DC korrontearen norabidea automatikoki identifikatu dezakete.

Giltzarentzako zehaztapenak:

1、DC proba-barrutia: 0 eta ± 600A

2、Uneko norabide zuzenarekin lerrokatu behar da datu zehatzak lortzeko

3、Kalibrazio funtzio integratua neurketaren desbideratzea konpentsatzeko

Funtzionamenduaren segurtasun-abisuak:

1、Ez erabili besarkadura bere neurketa-tartetik haratago, hardwarea kaltetu ez dadin

2, Instalatu besarkadak egungo norabide-markei jarraituz irakurketak egonkortzeko

3、Exekutatu kalibrazioa aldizka datuen akatsak murrizteko

Urratsez Urrats Eragiketa Gida

Mahaigaineko probatzaile honek korronte handiko agertokietarako eremuko probaren lan-fluxu estandarrak jarraitzen ditu.

1. urratsa: Sistema prestatzea

Egiaztatu ekipoa guztiz itzalita dagoela, lurrerako konfigurazioa osatu dela eta clamp bateriak guztiz kargatuta daudela. Masakako erosketa bezeroek bidalketarekin batera eragiketa-eskuliburu osoak jaso ditzakete.

2. urratsa: kablearen konfigurazioa

I+ eta I- proba-zirkuituaren bi muturretara konektatzen dira; V+ eta V- barne tentsioko laginketa-puntuetara lotzen dira. Jarri beti tentsio-zundak korronte-begiztaren barruan hari-erresistentzia interferentziak baztertzeko.

3. urratsa: modua hautatzea

Aukeratu proba modu bat: desmuntatze modu tradizionala, clamp zuzeneko modua, shunt bakarreko modua edo shunt bikoitzeko modua. Ondoren, ezarri irteerako korrontea (50A–300A) eta probaren iraupena (Azkarra / 10s / 30s / 60s / Etengabea).

4. urratsa: Neurketa-prozesua

Makinak korrontearen igoera, egonkortasun-kontrola, denbora errealeko korronte harrapaketa, tentsio-laginketa, erresistentzia kalkulatzea eta tenperatura konpentsatzea automatikoki egiten ditu eskuzko doikuntzarik gabe.

5. urratsa: emaitza bistaratzea

Pantailak I₁ korronte osoa, adar-pintza-korronteak (I₂ / I21 / I22), erresistentzia-balioa mikro-ohmetan, proba-denbora eta egonkortasun-egoera erakusten ditu.

6. urratsa: Datuen kudeaketa

Operadoreek proba-erregistroak tokiko memorian gorde ditzakete, erregistroak esportatu ditzakete FAT32 USB unitateen bidez, txostenak inprima ditzakete aukerako inprimaketa-moduluekin eta edozein unetan azterketa-datu historikoak begiratu.

Aplikazio-eszenatokiak

Mahaigaineko 300A Zirkuitu Adimendunaren Erresistentzia Tester honek erresistentzia detektatzeko zereginak kudeatzen ditu lurzoru konplexuetan eta interferentzia elektromagnetiko indartsuen baldintzapean, sektore hauetako erosleek oso onartuta:

1, Azpiestazio handiak

2, Energia sortzeko plantak

3、Commutazio-sistema industrialak

4、Goi-tentsioko transmisio-instalazioak

5、Lurrerako sare sareak

Sistemak modu fidagarrian funtzionatzen du:

1、Interferentzia elektromagnetiko indartsua

2、Corronte paraleloaren banaketa

3、、Deskonexiorako sarbide mugatua

4、Etengabeko mantentze-eragiketak

Proba-erabilera tipikoak

1 、 Harremanetarako erresistentzia proba goi-tentsioko etengailuetarako

2, Azpiestazioen lurrerako sareen akatsen ikuskapena

3, busbar konektatzeko junturak erresistentzia hautematea

4、GIS/AIS etengailuen ohiko mantentze-lanak

5, zentral elektrikoen fabrikako kalitatearen ikuskapena

6、Transmisio sareetarako lurreko sistemaren azterketa

7、Industria potentzia banatzeko sistemen arazoak konpontzea

Weshine abantailak

Mahaigaineko 300A Zirkuitu Adimendunaren Erresistentzia Tester modu anitzeko neurketa-arkitekturarekin eraiki dugu korronte paralelo zailak eta lurrerako arazo konplexuak konpontzeko energia-sistema modernoetan. Haririk gabeko clamp desmuntatzen ez den probak mantentze-gelditasuna murrizten du eta gunearen segurtasuna asko hobetzen du, eta horrek zerbitzu elektrikoen hornitzaile askok epe luzerako hornidura-kontratuak sinatzen ditu gurekin.

Kanal anitzeko denbora errealeko korrontea kalkulatzeko algoritmoek erresistentzia-balio zehatzak bermatzen dituzte lurrerako ingurune paraleloetan ere. 300A-ko korronte-irteera handiak azkar hausten ditu oxido-geruzak ukipen-azalera zaharretan, eta higatutako juntura eroaleetarako proba-emaitza fidagarriagoak emanez. Kontrol termiko adimendun integratuak unitatea etengabe mantentzen du korronte handiko lan-karga luzeetan.

Erabiltzaileentzako diseinu industrialaren abantailak erosleentzat:

1、Modu anitzeko funtzionamendu adimenduna

2、Bistaratu denbora errealeko uneko datuen bistaratzea

3 、 Segurtasun automatikoko babes funtzioen multzo osoa

4、 Datuen biltegiratze eta esportazio egituratua

Jarri harremanetan gure salmenta-taldearekin berehala aurrekontu pertsonalizatuak lortzeko eta zure proiektuaren kontrataziorako parametro teknikoen fitxategiak osatzeko.
