Produktuaren Deskribapena

Erosi kalitatezko erreleen babes-probarako ekipamendua Weishine-tik, Txinako fabrikatzaile profesionala, babes-erreleak, mikroprozesadoreak babesteko unitateak, zirkuitu sekundarioak, automatizazio-ekipoak eta sare elektrikoaren babes-sistema osoak ikuskatzeko diseinatuta dago. Erreleek zehaztasunez erantzun behar dute linearen akatsen, tentsio anormalaren, gainkorrontearen, berregiteko ekintzen, babes diferentzialaren abiarazleen eta kontrol-zirkuituaren mugimenduen aurrean; beraz, ohiko probak ezinbestekoak dira potentzia sistema seguru eta koordinatuan funtzionatzeko.

Zer da errele trifasikoa babesteko probatzailea?

Erreleen babes-proba trifasiko bat babes-erreleen, mikroprozesadoreetan oinarritutako babes-unitateen, zirkuitu sekundarioen, automatizazio-ekipoen eta sistema elektrikoen babes-eskemen errendimendua eta funtzionamendu-ezaugarriak egiaztatzeko diseinatutako proba-gailu profesionala da.

Probatzaileak korronte sekundario kontrolagarria, tentsioa, maiztasuna, fase-angelua, harmonikoa, DC eta kommutazio-seinaleak sortzen ditu, potentzia sistemaren baldintza normalak eta anormalak simulatzeko. Seinale simulatu hauek probatutako babes-gailuei aplikatuz, ingeniariek erreleen ezarpenak, bilketa-balioak, funtzionamendu-denbora, bidaia-logika eta kontaktuen erantzuna egiaztatu ditzakete.

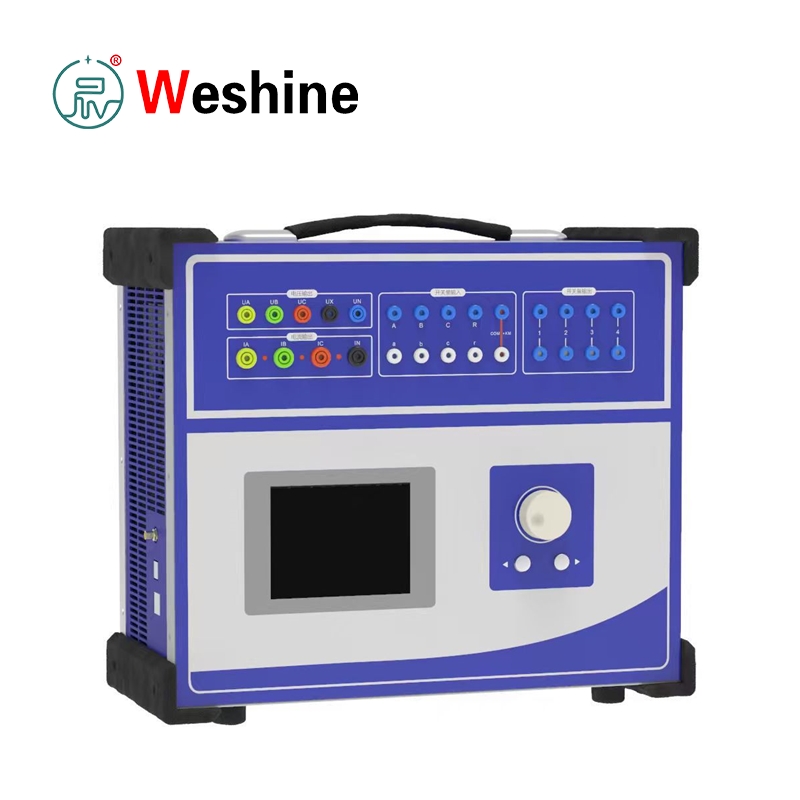

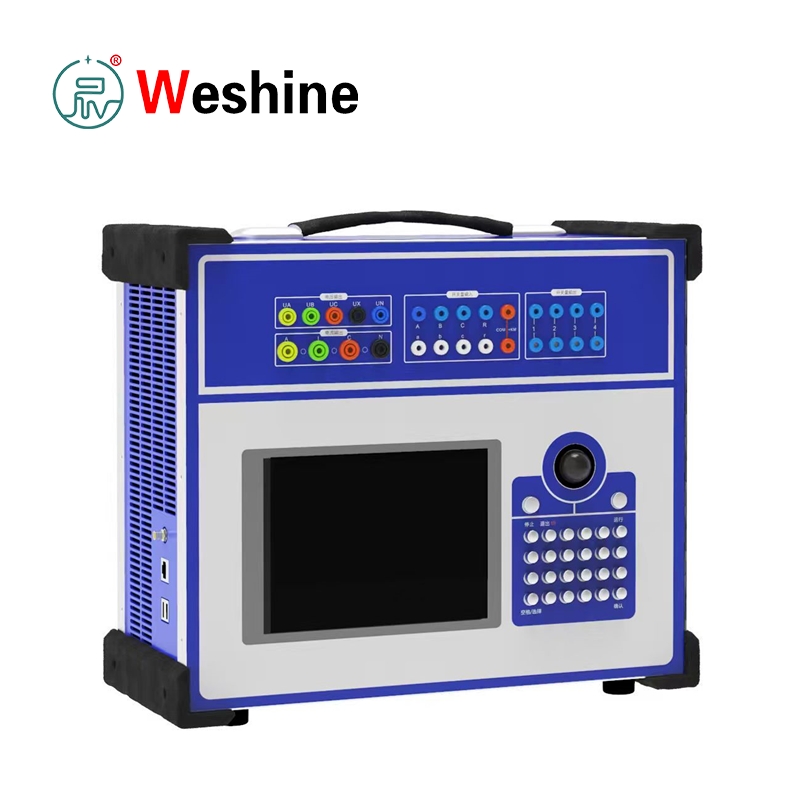

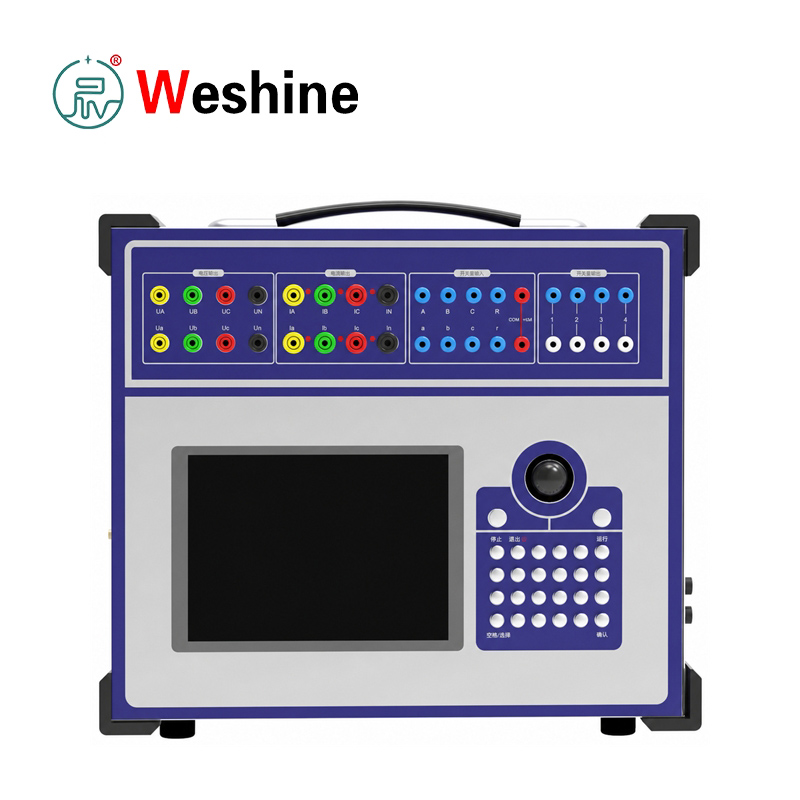

Three Phase Relay Protection Tester

Kanal anitzeko korronte eta tentsio irteera

Errele Trifasikoen Babesteko Tester-a 4 tentsio-kanal eta 3 korronte-kanal ditu erreleen babes-proba integralak egiteko. Tentsio-kanalek fase-tentsioa, lineako tentsioa, zero-sekuentziako tentsioa, tentsio-desoreka, tentsio-galera, maiztasun-aldaketa eta sinkronismo-probak onartzen dituzte.

Uneko hiru kanalek modu independentean funtziona dezakete faseko korronte indibidualaren probak egiteko edo paraleloan konektatu daitezke denbora laburreko 120A korronte irteera emateko. Gainkorronte-erreleen, lur-matxuraren erreleen probak onartzen ditu, alderantzizko denboraren babesa, babes diferentziala, distantzia babestea, berrezartze logika, azpitentsioaren babesa eta maiztasun erreleak.

Industri Konputagailuen Kontrola eta Eremu Funtzionamendua

Ordenagailu-plataforma industrial batean eraikia, probatzaileak pantaila integratua eta tokiko funtzionamendu-panela integratzen ditu kanpoko ordenagailurik gabe eremuko probak egiteko. Proba-parametroak eta emaitzak pantailan zuzenean ikus daitezke, tokian bertan martxan jartzeko eta mantentzeko egokia izateko.

Ekipamendua ordenagailu batera konekta daiteke software bateragarria duen probaren funtzio aurreratuak, datuen kudeaketa eta proba-txosten automatikoak sortzeko.

Korronte, tentsio eta DC irteera malgua

Probatzaileak irteera-gaitasun ugari eskaintzen ditu, besteak beste:

AC korronte irteera:0 ~ 40A kanal bakoitzeko, gehienez 120A denbora laburrean irteera hiru kanal paraleloan

AC tentsio irteera:0 ~ 120V faseko tentsioa eta 0 ~ 240V lineako tentsioa

DC irteera:DC korrontea, DC tentsioa eta DC hornidura osagarri erregulagarria

Funtzio hauek DC erreleen probak onartzen dituzte eta babes-gailuak eta zirkuitu sekundarioak dinamizatzea ahalbidetzen dute eremuan martxan jartzean.

Maiztasun, Harmoniko eta Denboraren Neurketa

Probatzaileak maiztasun aldakorra eta seinale harmonikoaren irteera integratzen ditu potentzia sistemaren funtzionamendu-baldintza desberdinak simulatzeko, maiztasun-aldakuntza eta ordena anitzeko ingurune harmonikoak barne. Horri esker, teknikariek errelearen errendimendua ebaluatu dezakete bigarren mailako seinale-baldintza desberdinetan, potentzia-maiztasun estandarrean soilik baino.

Etengailu barneko sarrera- eta irteera-moduluek bidaia-kontaktuen detekzioa, errele-kontaktuen monitorizazioa, etengailuaren simulazioa, abiarazte-seinalearen egiaztapena eta ekintza-denboraren neurketa onartzen dituzte. Denbora-tartea 0,1 ms-tik 9999 s-ra iristen da, errelearen funtzionamendu-denbora, bidaia-atzerapena, berrezartze-tarteak eta babes-erantzun logikoa neurtzeko aukera ematen du.

Aplikazio-eremua eta segurtasun-babesa

Errele Trifasikoen Babesteko Tester egokia da errele elektromagnetikoak, errele estatikoak, babes digitalak, mikroprozesadoreak, berriro ixteko gailuak eta transformadoreak, lineak, motorrak eta sorgailuak babesteko sistemak probatzeko.

Azpiestazioetan, zentral elektrikoetan, fabriken banaketa geletan, trenbide elikatze-sareetan eta erreleen laborategi profesionaletan oso erabilia da.

Babes-funtzio anitz integratzen dira, irteerako gainkarga babesa, akatsen autodiagnostikoa, irteerako interblokeoa eta abiarazte leuneko potentziaren diseinua barne. Funtzio hauek probatzailea eta konektatutako ekipoak babesten laguntzen dute eremuan funtzionatzen duten bitartean. Ekipamendua bigarren mailako zirkuituaren segurtasuna, kableatuaren prozedura estandarrak eta erreleen probaren lan-fluxuak ezagutzen dituzten teknikari trebatuek erabili behar dute.

Ekipamenduak betetzen dituGB/T 7261-2008etaDL/T 624-2010. Erabiltzaileek tokiko erreleen proba-kodeak, zentralak martxan jartzeko arauak eta tokiko segurtasun-arauak bete behar dituzte erabileran zehar.

Sistemaren zehaztapenak		Korronte korrontearen irteera		Korronte DC Irteera
Elementua	Zehaztapena	Elementua	Zehaztapena	Elementua	Zehaztapena
Produktu eredua	VS-JB900	Irteerako zehaztasuna	0.2 klasea	Irteerako zehaztasuna	0.5 klasea
Produktu mota	Errele trifasikoak babesteko probatzailea	Fase korronte irteera, RMS	0 eta 40 A	Fase korronte irteera	0 eta ± 10 A fase bakoitzeko
Kontrol plataforma	Ordenagailu industrial mota	Korronte paralelo-irteera trifasikoa, RMS	0 eta 120 A	Irteera paralelo trifasikoa	0 eta ± 30 A
Irteerako konfigurazioa	4 faseko tentsioa, 3 faseko korronte	Denbora luzerako baimendutako fase-korrontea, RMS	10 A	Irteerako karga-tentsio maximoa	20 V
Aplika daitezkeen probak	Erreleen babesa, zirkuitu sekundarioa, automatizazio gailuen proba	Fase korrontearen irteerako potentzia maximoa	420 VA
Funtzionamendu modua	Eragiketa autonomoa; konfigurazioaren arabera onartzen da ordenagailuaren konexioa	Irteerako potentzia maximoa korronte paralelo trifasikoan	900 VA
Erreferentzia estandarrak	GB/T 7261-2008, DL/T 624-2010	Onartutako lan-denbora gehienezko korronte paralelo trifasikoan	10 s
		Oinarrizko maiztasun tartea	20 eta 1000 Hz artean
		Ordena harmonikoa	1etik 20ra

AC Tentsio Irteera		DC Tentsio Irteera		Aldaketa kantitatea eta denbora
Elementua	Zehaztapena	Elementua	Zehaztapena	Elementua	Zehaztapena
Irteerako zehaztasuna	0.2 klasea	Irteerako zehaztasuna	0.5 klasea	Sarrera aldatzea	10 kanal
Fase tentsio irteera, RMS	0 eta 120 V	Fase tentsioaren irteera anplitudea	0 eta ± 160 V bitartekoa	Kontaktu lehorraren sarrera	1etik 20 mA, 24 V
Lineako tentsio irteera, RMS	0tik 240V bitartekoa	Lineako tentsioaren irteerako anplitudea	0 eta ± 320 V bitartean	Kontaktu potentzialaren sarrera, 0 logikoa	0 eta +6 V
Fase tentsioa / lineako tentsioaren irteerako potentzia	80 VA / 100 VA	Fase tentsioa / lineako tentsioaren irteerako potentzia	70 VA / 140 VA	Kontaktu potentzialaren sarrera, logika 1	+11 V-tik +250 V-ra
Oinarrizko maiztasun tartea	20 eta 1000 Hz artean			Irteera aldatzea	8 bikote
Ordena harmonikoa	1etik 20ra			DC kontaktu ahalmena	220 V / 0,2 A
				AC kontaktu ahalmena	220 V / 0,5 A
				Denbora neurtzeko tartea	0,1 ms 9999 s
				Denbora neurtzeko zehaztasuna	0,1 ms

Ingurumen Baldintzak		Ezaugarri fisikoak
Elementua	Zehaztapena	Elementua	Zehaztapena
Funtzionamendu-tenperatura	-10°C eta +50°C artean	Unitate nagusiaren neurriak	400 × 300 × 180 mm
Biltegiratze-tenperatura	-25°C eta +70°C artean	Unitateko pisu nagusia	18 kg inguru
Hezetasun erlatiboa	%5etik %95era, kondentsatu gabe

Produktuen Eragiketa Gida

Errele Trifasikoen Babesteko Tester-ek korronte sekundario kontrolagarria, tentsioa, maiztasuna, fase-angelua, harmonikoa, DC eta kommutazio-seinaleak sortzen ditu sarearen baldintza normalak eta akatsak simulatzeko, eta gero seinaleak elikatzen ditu probatutako babes-gailura. Kontaktu-ekintzak, bidaia-irteerak, itzulera-seinaleak eta feedback logikoa kontrolatzen ditu, ekintza-denbora eta funtzionamendu-ezarpen balioak automatikoki erregistratuz.

Probatu aurretik, berretsi errele-eredua, bigarren mailako korronte nominala, bigarren mailako tentsio nominala, DC potentzia-eskaera, bidaia-kontaktu mota eta aurrez ezarritako babes-parametroak. Egiaztatu babes-gailuen kableatu-diagramak, isolatu proba-zirkuituak segurtasun-arauen arabera, eta gero kableatu korronte-irteerak, tentsio-irteerak, etengailuen I/O atakak eta DC potentzia osagarriaren terminalak behar bezala.

Gainkorrontearen errelearen probaren urratsak:Ezarri irteerako korrontea, fase-angelua, maiztasuna eta probaren iraupena. Igotu korrontea pixkanaka-pixkanaka proba-prozedura estandarren arabera, erregistratu bilketa-balioa, uzteko balioa eta funtzionamendu-denbora. Korronte handiko proba trifasikoetarako, hiru korronte kanal paraleloak denbora laburrean 120A irteera gehienez iristeko.

Tentsio-errelearen probaren urratsak:Konektatu tentsio-kanalak eta konfiguratu fasea edo lineako tentsioa behar bezala. Unitateak azpitentsioa, gaintentsioa, zero sekuentziako tentsioa, tentsio-desoreka eta fase-desplazamendua simulatzen ditu; maiztasuna aldatzeko funtzioak maiztasun azpiko karga kentzea eta maiztasun-errelea kalibratzea balio du.

Distantzia, norabide, diferentziala eta berretxikitze babesaren probak: Doitu tentsioa, korrontea, fase-angelua eta etengailu-kontaktuak babes-eskema logikoei jarraituz. Ekipamenduak errele-kontaktuen mugimendua jarraitzen du eta bidaia-denbora neurtzen du; etengailuaren irteerako atakeek etengailuaren kontaktu laguntzaileak edo kanpoko seinale logikoak simulatzen dituzte beharrezkoa denean.

DC errele eta zirkuitu laguntzaileen probak:Erabili DC tentsio/korronte irteera maila nominalen barruan. Lekuko DC potentzia erabilgarri ez dagoenean edo probako potentzia isolatua behar denean, aktibatu DC hornidura osagarri erregulagarria.

Proba guztiak amaitu ondoren, alderatu neurtutako ekintza-balioak eta denbora-datuak aurrez ezarritako babes-ezarpenekin. Artxibatu proba-erregistroak barne-mantentze-lanen eta martxan jartzeko kudeaketa-arauei jarraituz.

Oinarrizko Ezaugarriak

1. 4 faseko tentsio estandarra eta 3 faseko korronte independentearen irteerako kanalak

2. Kanal bakarreko AC korronte irteera 40A arte

3. Hiru korronte paralelo kanalek denbora laburrean gehienez 120A irteera onartzen dute

4.AC faseko tentsioaren irteera tartea: 0 ~ 120V

5. AC lineako tentsioaren irteera tartea: 0 ~ 240V

6. DC korronte irteera integratua errele babesa probatzeko eszenatoki guztietarako

7.DC tentsio irteera integratua zirkuitu sekundarioaren egoera simulatzeko

8.DC hornidura osagarriaren irteera erregulagarri independentea

9.Errelearen ekintzaren denbora tartea: 0,1 ms ~ 9999 s

10. Aldatu sarrera-kanalak denbora errealean errele kontaktuen egoera kontrolatzeko

11. Aldatu irteera-kanalak etengailuak eta kanpoko kontaktuen seinaleak simulatzeko

12. Seinale harmonikoaren irteera babes-gailuen erantzun harmonikoaren ezaugarriak probatzeko

13.Maiztasun aldakorreko seinalearen irteera maiztasun erreleen ikuskapenerako

14.Bistaratzeko pantaila barneko parametro eta emaitza guztiak argi eta garbi erakusteko

15. Ordenagailuaren kontrola industrialak lineaz kanpoko funtzionamendu independentea ahalbidetzen du

16. USB ataka erreserbatua datuak irakurtzeko eta software-lotura laguntzeko

17. Irteerako interblokeo automatikoa lan-egoera anormalean ekipamenduak kalteak saihesteko

18.Matxurak auto-egiaztapena eta geruza anitzeko hardware babesteko funtzio integratuak

19. Mikroprozesadoreen babesaren, errele estatikoen eta errele elektromagnetikoen kalibrazioarekin bateragarria.

20.Eremuan martxan jartzeko, eguneroko mantentze-lanetarako eta laborategiko probak egiteko tresna osoa

Aplikazio-eszenatokiak

1. Sare elektrikoaren funtzionamendu eta mantentze-taldeak

Azpiestazio berrien abian jartzea, babesaren aldizkako kalibrazioa, zirkuitu sekundarioaren ikuskapena, irteera-zirkuituen probak eta babes-eskema osoa mantentzea.

2. Transformadoreen fabrikatzaileak

Egin babes-armairuen fabrikako ikuskapena, errele diferentziala egiaztatzea, tenperatura babesteko interfazearen egiaztapena eta babes-panelen fabrikako onarpen-probak.

3. Zentralak

Sorgailuaren babesa, transformadore nagusiaren babesa, motorraren babesa, energia-sistema osagarria eta etengailuen babesa unitatearen martxan jartzean eta etenaldiaren mantentze-lanetan.

4. Trenbide Industria

Trenbide-trakzio-azpiestazioek eta banaketa-sareek errele babesteko gailuez hornituta daude. Ekipamenduak erreleen ohiko mantentze-lanak, elikaduraren babesaren egiaztapena eta etengailuaren bidaia logikaren berrikuspena kudeatzen ditu.

5. Industri Enpresa Handiak

Altzairu, meatze, petrokimiko eta fabrikazio lantegiek tentsio ertaineko erreleen ohiko mantentze-lanetarako, motorraren babeserako probak egiteko eta fabrikako azpiestazioen babes-zirkuitua ikuskatzeko erabiltzen dute.

6. Unibertsitateak eta Lanbide Heziketako Erakundeak

Aplikatu makina erreleen babesaren teoriak, bigarren injekzio probaren eragiketak, akatsen egoera simulatzeko eta babes-koordinaziorako prestakuntza praktikoa irakasteko.

7. Hirugarrenen saiakuntza-laborategiak

Erreleen kalibrazio osoa, babes-ekipoen errendimendua egiaztatzea, sarrerako onarpen-ikuskapena eta kanpoko martxan jartzeko zerbitzuen hornidura.

8. Kableen Mantentze-lanak

Kablea ordezkatu edo konpondu ondoren, egiaztatu elikaduraren babesa, lur-matxuraren babesa, berriro ixteko logika eta bigarren mailako kontrol-zirkuitu bat datozela.

Proba-elementuak eskuragarri

1. Mikroprozesadoreetan oinarritutako babes-gailuen errendimendu orokorraren ikuskapena

2. Errele elektromagnetikoen kalibrazioa eta egiaztapena

3. Errele estatikoen errendimendu-probak

4. Gainkorronte-erreleen bilketa-balioa eta denbora-mugako probak

5. Lur-matxuraren erreleen ikuskapen osoa

6. Tentsio azpiko eta gaintentsio babesteko erreleen kalibratzea

7.Maiztasun-erreleen errendimendu-probak

8. Simulazio funtzionalaren proba norabide-babeserako

9. Babes diferentzialaren kalibrazio osoa

10.Urrutiko babeserako lan-baldintzen simulazioa

11．Automatikoki ixteko gailuen ikuskapen funtzionala

12.Esungailuaren abiarazte-zirkuituaren egiaztapena

13.Zirkuitu sekundario osoa martxan jartzea

14. Babes paneletarako fabrikako onarpen-probak

15. Erreleen ekintza denboraren neurketa zehatza

Aplikazio praktikoa kasua

Industria Arloa: Tentsio ertaineko azpiestazioen berritzea eta martxan jartzea

Proiektuaren erronka: eraikuntza talde batek azpiestazioa berritzeko proiektu baten ardura hartu zuen. Bere barne-babes-panelek gain-korrontea, lur-matxura, azpitentsioa, berregitea eta etengailuaren abiarazte funtzio logikoak zituzten. Proiektuak makina bakarra behar zuen, korronte trifasikoa, lau faseko tentsioa eta kontaktuen simulazioa eta zehaztasun handiko kronometrajea onartzen zituena. Hau da, hiru faseko erreleen babes-probatzaileak bakarreko probak egiteko gaitasuna eskaintzen du.

Proba-fluxu osoa: teknikariek gailua korronte-sarrerako borneetara, tentsioko sarrerako terminaletara, bidaia-kontaktuetara eta kanpoko zirkuitu logikoetara konektatu zuten. Lehenik eta behin, korronte korrontearen bilketa eta uztearen balioak probatu zituzten, ondoren babes-ekintzaren denbora erregistratu zuten akatsen korronte simulatuan. Tentsio-kanalek azpitentsioa eta tentsioa berreskuratzeko egoerak simulatu zituzten; etengailuaren irteera simulatutako etengailuaren kontaktu laguntzailearen egoera aldatzen da, eta etengailuaren sarrerak bidaia eta itzulera seinaleak sinkronoki harrapatzen zituen bitartean.

Proiektuaren emaitza: erreleen ezarpen-balio guztiak martxan jarritako diseinu-eskemarekin bat datoz. Bidaia-denbora eta ekintza-datuak funtzionamendu- eta mantentze-dokumentuetan artxibatu ziren. Kableatu eta ezarpenen desbideratze guztiak babes-panelak ofizialki martxan jarri aurretik zuzendu ziren.

Aplikazioaren abantailak: bigarren mailako simulazio-seinale estandarizatuak makina bakar batek sortzen ditu, artxibatzeko denbora-datu trazagarriekin. Ez da korronte-iturri, tentsio-iturri, tenporizadore edo kontaktu-simulatzaile bereizirik behar, tokian tokiko erreminta-kopuruak ikaragarri moztuz. Murriztu kontratazio-kostu orokorra ingeniaritza-enpresentzat.

Ohiko galderak

1、Zertarako erabiltzen da errele trifasikoa babesteko probagailua?

Babes-erreleen, mikroprozesadoreen babeserako gailuen, bidaia-zirkuituen, bir ixteko gailuen eta babes-panelen bigarren mailako injekzio probak egiteko erabiltzen da.

2、Zenbat tentsio eta korronte irteera ematen ditu VS-JB900-k?

4 faseko tentsio estandarra eta 3 faseko korronte irteera eskaintzen ditu.

3、Zein da korronte korrontearen irteera maximoa?

Fase bakoitzak 0 eta 40 A RMS bitartekoak atera ditzake. Uneko hiru kanal paraleloan konektatzen direnean, irteera 0 eta 120 A RMS bitartekoa izan daiteke iraupen laburreko probak egiteko.

4、Zein da AC tentsioaren irteera-tartea?

Faseko tentsioaren irteera tartea 0 eta 120 V RMS bitartekoa da, eta lineako tentsioaren irteera 0 eta 240 V RMS bitartekoa.

5、Probatzaileak neur al dezake errelearen ekintza-denbora?

Bai. Denbora neurtzeko tartea 0,1 ms eta 9999 s bitartekoa da, 0,1 ms-ko zehaztasunarekin.

6、 Errele Trifasikoen Babesteko Tester-ek DC irteera onartzen al du?

Bai. DC korronte irteera, DC tentsio irteera eta DC potentzia laguntzaile irteera independentea onartzen ditu errele eta zirkuitu sekundarioen probak egiteko.

7、Zer errele mota probatu daitezke?

Probagailua gainkorrontea, lurra-matxura, tentsioa, maiztasuna, diferentziala, distantzia, norabidea, berrezartzea eta bestelako babes-gailuetarako erabil daiteke.

8、Zein estandar aplika daitezke?

Erreleen babeserako probatzaile mota honen erreferentzia estandarrak GB/T 7261-2008 eta DL/T 624-2010 dira. Erabiltzaileek tokiko erreleen babesa probatzeko prozedurak ere jarraitu behar dituzte.
