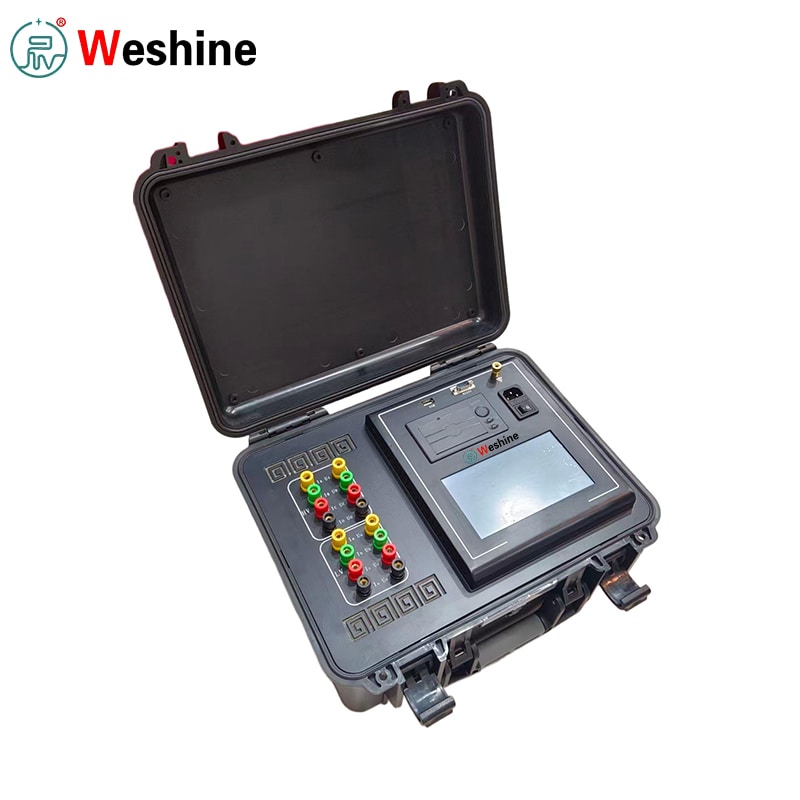

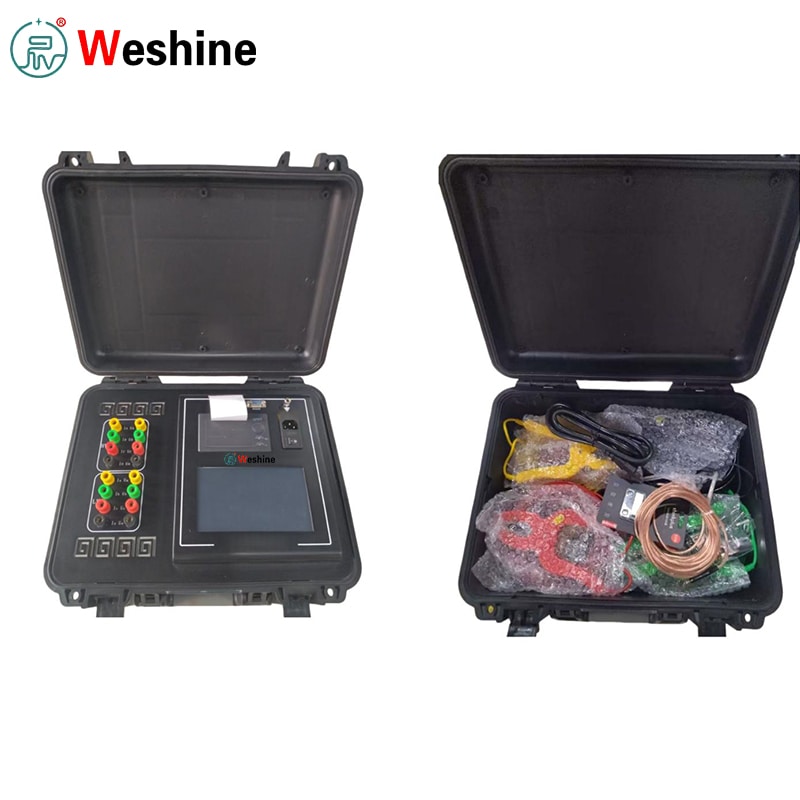

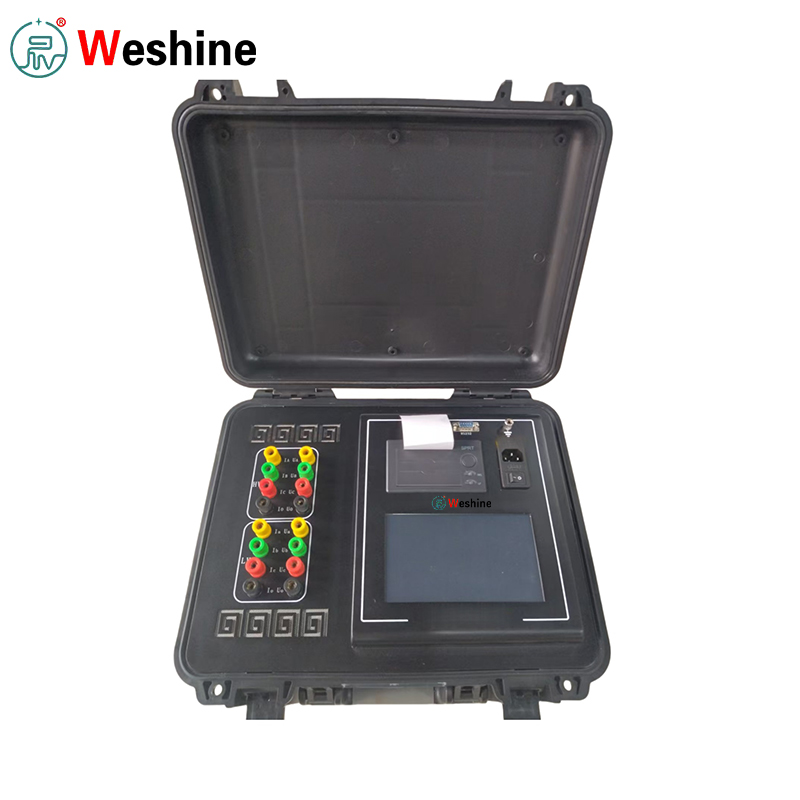

Transformadorearen DC erresistentzia eta bira-erlazioa 2 in 1 probatzailea

Weshine-k, Txinako fabrikatzaile profesionala, kalitate handiko Transformadorearen DC Erresistentzia eta Bira-erlazioa 2 In 1 Tester eskaintzen du, potentzia-transformadoreetarako oinarrizko bi egiaztapen-prozedura egiten dituena: DC erresistentzia proba eta bira-erlazio proba.

● DC erresistentzia egiaztapenak:Kontaktu-puntu eskasak, harilaren barne-akatsak, kolpe-aldagailuaren matxurak, konexio solteak eta fasez faseko erresistentzia desorekatua.

● Bira-erlazioen proba:Transformadorearen benetako erlazioa, txorrota-posizioa eta talde bektoriala izen-plakarekin eta diseinuaren zehaztapenekin bat datozen ala ez balioztatzen du.

Bi proba-funtzio kritikoak tresna bakarrean integratzen ditu. Landa-taldeek jada ez dute bi probatzaile bereizi garraiatu behar. Tentsio handiko eta tentsio baxuko probako kableak lotu ondoren, hainbat proba-elementu osa daitezke kableatuaren aldaketa errepikatu gabe.

DC erresistentzia neurtzea

DC erresistentzia neurtzeko, unitateak aldibereko proba trifasikoak ahalbidetzen ditu magnetizazio automatikoarekin batera.

● Puntu neutroa duten izar-konfiguratutako harilketetarako, A0, B0 eta C0 fase-erresistentziak aldi berean har daitezke proba-ziklo orokorrak laburtzeko.

● Barne-delta-konexioak dituzten bost adar-transformadore trifasikoak probatzean, kitzikapen automatikoko modu integratuak are gehiago areagotzen du probaren eraginkortasuna tentsio baxuko aldeetan.

Proben emaitzak eta babesa

Goi-tentsioko, erdi-tentsioko eta behe-tentsioko hariketen proben emaitzak zuzenean bistaratu eta inprimatu daitezke.

● Erresistentzia trifasikoko desoreka automatikoki kalkulatzen du.

● Tenperatura nominalera bihurtutako erresistentzia-irakurketak ateratzen ditu.

● Transformadoreen proba-erregistro osoak eta ikuskaritzarako prest eskaintzen ditu.

● Back-EMF babes integralak operadoreak babesten ditu DC erresistentziaren deskargan eta probako berunaren manipulazioan.

Bira-erlazioa neurtzea

Bira-erlazioa neurtzean, Transformer DC Erresistentzia eta Bira-Ratioa 2 in 1 Tester-ek bobinaketa proba monofasiko eta trifasiko automatikoak onartzen ditu.

● Operadoreek dagokion transformadorearen konexio-taldea hautatzen dute.

● Ratioaren balioa, erlazioaren errorea eta konexio-taldearen parametroak neurtzen ditu AB, BC eta CA faseetan.

● Bira-erlazio monofasikoen neurketa gutxi gorabehera 15 segundotan amai daiteke eskuliburu ofizialean ageri den moduan.

Eragiketa eta Datuen Kudeaketa

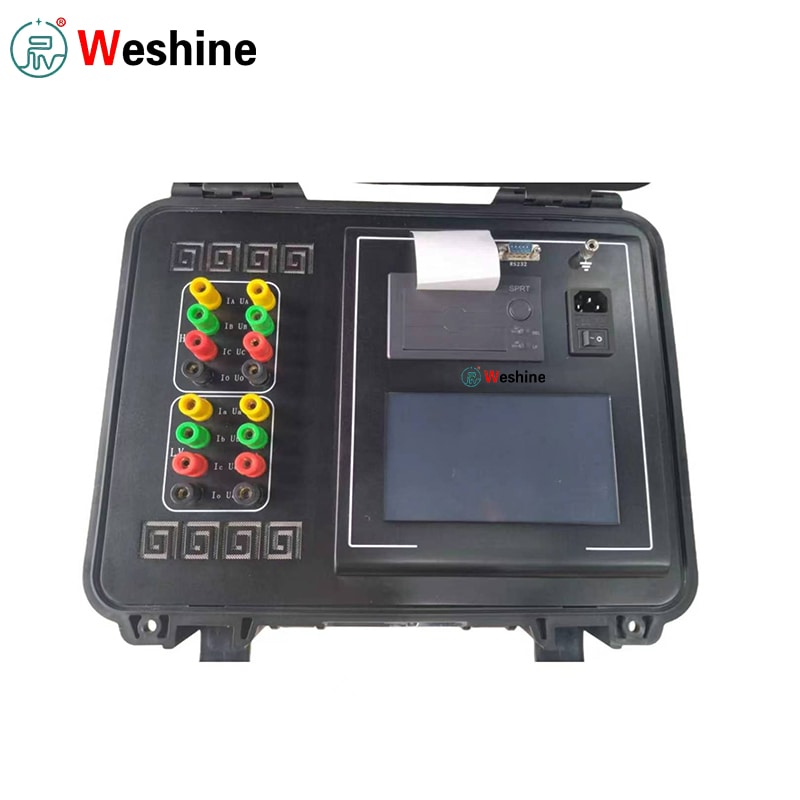

Erabiltzaileen interakzioa 7 hazbeteko koloreko ukipen LCD batean exekutatzen da txinera-ingelesa pantailako mezu elebidunekin.

● Proba-txostenak berehala sor daitezke kapsulatutako mikro inprimagailuaren bidez.

● Datu-multzo guztiak USB flash unitateetan gorde daitezke eta proba-dataren eta transformadorearen serie-zenbakiaren arabera antolatu.

● Hardwarearen komunikazio-aukerek RS232, Bluetooth eta barneko RS485 bus interfaze isolatuak estaltzen dituzte.

Parametro Teknikoak

Produktuen Gida

Transformadorearen DC erresistentzia eta bira-erlazioa 2 in 1 probatzailea funtzionatu aurretik, ziurtatu xede-transformagailua guztiz desaktibatuta dagoela, modu seguruan deskargatuta dagoela eta behar bezala lurratuta dagoela. Konektatu beti tresnaren babes-lurraren terminala proba-klipak erantsi aurretik.

DC erresistentzia probak egiteko, lotu tentsio altuko eta baxuko korronte-potentzialeko klipak dagozkien transformadoreen zutoinetan. Bi harikako transformadoreetarako, hari-terminalak A, B, C, O eta a, b, c, o kableatu eskemak jarraituz. Transformadore monofasikoetarako, konektatu goiko eta beheko terminal garrantzitsuak diagramaren arabera. Piztu probagailua 220 V-ko AC hornidurarekin. Nabigatu ukipen-pantailako menuetan transformadorearen IDa, hariketa-materiala, proba-modua, korronte-barrutia, harilkadura-parametroak eta tenperatura-bihurketa-ezarpenak sartzeko, eta abiarazi DC erresistentzia edo bira-erlazioa neurtzeko.

Txanda-erlazio-probak exekutatzen ari zarenean, hautatu konexio-taldeen eta kolpe-aldagailuaren informazio zehatza ratioa, errorea eta talde bektorialaren irteera zuzenak ziurtatzeko. Alderantzizko polaritatearen konexioa, zirkuitulabur-egoera edo kablearen matxura hautematen bada, bertan behera utzi probak berehala eta ikuskatu proba-kable guztiak lanean hasi aurretik. Proba amaitutakoan, berrikusi irakurketak pantailan. Inprimatu paperezko txostenak behar denean, gorde erregistroak barnean edo esportatu datu-multzoak USB flash unitatera, gero txostenak biltzeko.

Ezaugarriak

1 、 Transformadorearen DC erresistentzia eta txandakako erlazioaren probak tresna batean onartzen ditu.

2、 DC trifasikoko erresistentzia aldi berean neurtzen du.

3、Transformadore-erlazioa, erlazio-errorea eta talde bektoriala neurtzen ditu.

4、 Magnetizazio automatikoa eskaintzen du DC erresistentzia probak egiteko.

5、Kzitazio metodo automatikoa eskaintzen du barnean delta konektatutako bost adarreko transformadore trifasikoetarako.

6、Automatikoki kalkulatzen du erresistentzia trifasikoko desoreka.

7, tentsio handiko, tentsio ertaineko eta tentsio baxuko harilaren proba datuak bistaratzen eta inprimatzen ditu.

8、Tenperatura nominalera bihurtutako erresistentzia-balioak kalkulatzen ditu.

9, Transformadore-erlazio monofasiko eta trifasikoen neurketa onartzen du.

10、Tentsio handiko eta tentsio baxuko alderantzizko konexioa detektatzen du proportzio probak zehar.

11 、 Transformadoreen zirkuitu laburrak eta bira arteko zirkuitu-labur-baldintzak detektatzen ditu erlazioaren probak zehar.

12, bizkarreko EMF babes osoa barne hartzen du.

13, 7 hazbeteko koloreko ukipen-pantailaren funtzionamendua eskaintzen du.

14、Eremuko proben txostenetarako mikro inprimagailu integratua barne hartzen du.

15 、 USB biltegiratzea onartzen du kanpoko datuen babeskopia egiteko.

16、 RS232 komunikazio isolatua eta Bluetooth komunikazioa eskaintzen ditu.

17、Txinako eta ingelesezko menuen abisuak barne hartzen ditu.

Aplikazio-eszenatokiak

Transformer DC Erresistentzia eta Bira-erlazioa 2 in 1 Tester-ek transformadoreen fabrikatzaileei balio die harilaren DC erresistentzia, fase desoreka, bira-erlazio errorea eta talde bektorialaren baliozkotzeko. Unitate bakar batek fabrikako derrigorrezko bi proba-baldintza betetzen ditu eta ekipoak prestatzeko eta probak egiteko dokumentazio-fluxuak errazten ditu ekoizpen-taldeentzat.

Elektrizitate-zerbitzuen eta azpiestazioen operadoreei, diagnostiko-probatzaile hau unitate berrien instalazioari, eskualdatze-onarpenari, programatutako mantentze-lanei eta matxurak konpontzeko aplikatzen zaie. Harilaren erresistentziaren datuek kolpe-aldagailuaren kontaktuaren higadura potentziala eta fase-erresistentzia desbideratze anormala erakusten dute; bira-erlazio emaitzek txorrotaren posizioa eta konexio-taldearen zuzentasuna egiaztatzen dute.

Transformadoreen konponketa tailerretan, teknikariek Probagailu honetan oinarritzen dira birbobinatzearen, lehortzeko tratamenduaren edo kolpe-aldagailuaren berrikuspenaren ondoren harizketaren egoera ebaluatzeko. Konponketa aurreko eta konponketa osteko erresistentzia eta bira-erlazio datu-multzoak alderatu daitezke transformadoreak funtzionamendu-egoera onargarrietara itzultzen direla egiaztatzeko.

Landa martxan jartzeko taldeentzat, diseinu integralak guneetara garraiatutako proba-ekipoen kopurua murrizten du. Inprimaketa integratuak, USB artxibatzeak eta transformadoreetan oinarritutako datu-identifikazioak ondo egituratutako erregistroak sortzen dituzte proiektuak onartzeko dokumentuetarako eta azken bezeroen entregatzeko.

Aplikazioak

Transformer DC Erresistentzia eta Bira-erlazioa 2-en-1 TTR Tester-ek oso hartzen dute transformatzaileen OEMek, elektrizitate-zerbitzuen operadoreek, azpiestazioen mantentze-lantaldeek, elektrikoa martxan jartzeko kontratistak, transformadoreen konponketa tailerrak, industria-potentzia-sailek eta tentsio handiko proba-zerbitzu-hornitzaileek.

Proba-gai tipikoak honako hauek dira: potentzia-transformadoreak, banaketa-transformadoreak, transformadore monofasikoak eta trifasikoak, bi harizketetako eta hiruko haize-transformadoreak, izar-konektatutako harildurak, delta-konektatutako harilkiak, kargako txorrotak aldatzeko transformadoreak, instrumentuen elkarrekiko induktoreak, sorgailuak, motor elektrikoak eta erresistentzia baxuko beste ekipamendu batzuk.

Atzerriko SEO eta B2B hornikuntzarako ohiko bilaketaren aliasak: transformadoreen diagnostiko-probatzailea, DC harilaren erresistentzia-probatzailea, transformadoreen txanda-erlazio-probatzailea, transformadorearen TTR-ren probatzailea, transformadore-ratioa eta harilkadura-erresistentzia-probatzailea, transformadore-bektore-taldeen probatzailea, transformadoreen mantentze-tresna.

Bezeroaren kasua

Transformadoreen mantentze-kontratista batek eraginkortasun handiagoko banaketa-transformadoreen probak egin behar izan zituen azpiestazioen elektrizitatearen etenaldietan. Aurretik, beren lan-taldeak DC erresistentzia probatzaile eta bira-erlazio probatzaile bereiziak funtzionatzen zituen, eta horrek maiz errepikatzen zituen kableatuak aldaketak eta unitate transformatzaile bakoitzaren erregistro-erregistro desegituratuak ekarri zituen.

Transformer DC Erresistentzia eta Bira-erlazioa 2 in 1 Tester-en probatzaile osoa zabalduz gero, korronte-erresistentzia eta bira-erlazioa eta talde bektorialaren probak osatu daitezke tresna batekin. Lurra eta beruna behar bezala instalatu ondoren, teknikariek harilaketa trifasikoko erresistentziaren irakurketak hartzen dituzte, faseen balantzea ebaluatzen dute, eta gero bira-erlazioa eta talde bektorialaren egiaztapenak egiten jarraitzen dute proba-kableak berriro bideratu gabe.

Mantentze-lan batean, DC erresistentziaren irteerak fase-desbideratze anormala markatu zuen kolpe posizio zehatz batean. Ondoren, taldeak TTR funtzio integratua erabili zuen ukitu ezarpena eta konexio taldea gurutzatzeko, eta kausa erroa kolpe-aldagailuaren kontaktu akastun batean kokatuz. Inprimatutako kopiak eta USB bidez gordetako erregistro digitalak zuzenean erantsi zitzaizkien mantentze txosten ofizialei.

Tester konbinatu hau hartzeak tokiko konfigurazioko lan-orduak murriztu ditu, proba gurutzatuen datuen koherentzia hobetu eta transformadoreen ikuskapeneko lan-fluxu orokorrak leundu ditu eremu-zerbitzuetako teknikarientzat.

Ohiko galderak

Q1: Zertarako erabiltzen da probatzaile hau?

A1: Transformadorearen harilaren DC erresistentzia neurtzen du transformadorearen bira erlazioarekin eta talde bektorialaren egiaztapenarekin batera.

2.G.: Tester honek aldi berean probatu al dezake erresistentzia trifasikoa?

A2: Bai. Aldibereko hiru faseko DC erresistentzia probak onartzen ditu, 10 A, 5 A eta 1 A korronte hautagarriak eskaintzen ditu.

Q3: Zein da DC erresistentzia probaren korronte maximoa?

A3: Fase indibidualeko DC erresistentzia probak egiteko, probako korronte maximoa 20 A-ra iristen da.

Q4: Zein da DC erresistentzia neurtzeko zehaztasuna?

A4: Eskuliburu ofizialak 0.2 klaseko neurketaren zehaztasuna zehazten du 0.1 μΩ irakurketa-erresoluzioarekin.

Q5: Zein da transformadorearen erlazioa neurtzeko tartea?

A5: Bira-erlazioa neurtzeko eremuak 1etik 10000era hartzen ditu.

6.G.: Transformadore-talde bektoriala neur al dezake?

A6: Bai. Transformadoreen konexio-taldeak identifikatzen ditu, erabiltzailearen dokumentazioan zerrendatutako YY, YD, DD eta DY barne konfigurazio komunak onartzen ditu.

7.G.: Zenbatekoa da ratioaren proba?

A7: Produktuaren eskuliburuaren arabera, fase bakarreko bira-erlazioaren proba 15 segundotan egin daiteke gutxi gorabehera.

8.G.: Datuak inprimatzeko eta esportatzeko onartzen al du?

A8: Bai. Tester honek mikro inprimagailu eta USB biltegiratze txertatua ditu, kanpoko probaren emaitzak artxibatzeko.

9.G.: Zein komunikazio-interfaze sartzen dira?

A9: Hardware interfazeek RS232, Bluetooth eta barneko RS485 bus komunikazio isolatuak dituzte.

10.G.: Zer segurtasun-babes sartzen dira?

A10: Babes-mekanismoek DC-erresistentzia probak egiteko atzeko EMF babesa, tentsio baxuko altuko alderantzizko konexioen detekzioa eta zirkuitulaburrak eta bira arteko akatsen alarma erlazioa neurtzerakoan.

Weshine abantailak

Weshine Electric-ek transformadoreen probarako tresna profesionalak eta diagnostiko elektrikoko ekipamenduak hornitzen ditu zerbitzu publikoentzat, transformadoreen fabrikatzaileentzat, azpiestazioentzat, eremuko kontratistarentzat, konponketa-tailerrentzat eta mantentze-lan industrialeko taldeentzat.

Tester Transformer DC Erresistentzia eta Bira-erlazioa 2-en-1 TTR Tester honetarako, Weshine-k bezero globalak onartzen ditu ereduak aukeratzeko kontsultarekin, proba metodorako jarraibide praktikoekin, parametro teknikoen berrespenarekin, proiekturako prest dagoen dokumentazioarekin eta salmenta osteko zerbitzu osoarekin.

Transformadoreen probak akatsik gabeko kableatua, erresistentzia baxuko eskuratze egonkorra, erlazioen baliozkotze zehatza eta arriskuen kontrol zorrotza eskatzen ditu DC-erresistentzia neurtu ondoren. Tester honek ezinbesteko bi transformadoreak ikuskatzeko lan-fluxu bateratzen ditu hardware-unitate batean, ukipen-pantailako funtzionamenduarekin, kalkulu automatikoarekin, tokian bertan inprimatzeko, modu anitzeko datuak biltegiratzeko eta komunikazio-gaitasun dibertsifikatuekin.
