5kV-ko isolamendu-probatzailea

Weshine®-k 5kV-ko isolamendu-probatzailea asmatu zuen CE ziurtagiriarekin, kalitate eta zehaztasun handikoa, estandar nazionalen arabera asmatua eta ekoiztua, proba elektrikoen irtenbide osoa eskuragarri. Jar zaitez gurekin harremanetan Weshine-ren 5kV-ko isolamendu-probatzailearen xehetasun gehiago lortzeko!

Bidali kontsulta    PDF Deskargatu

Produktuaren Deskribapena

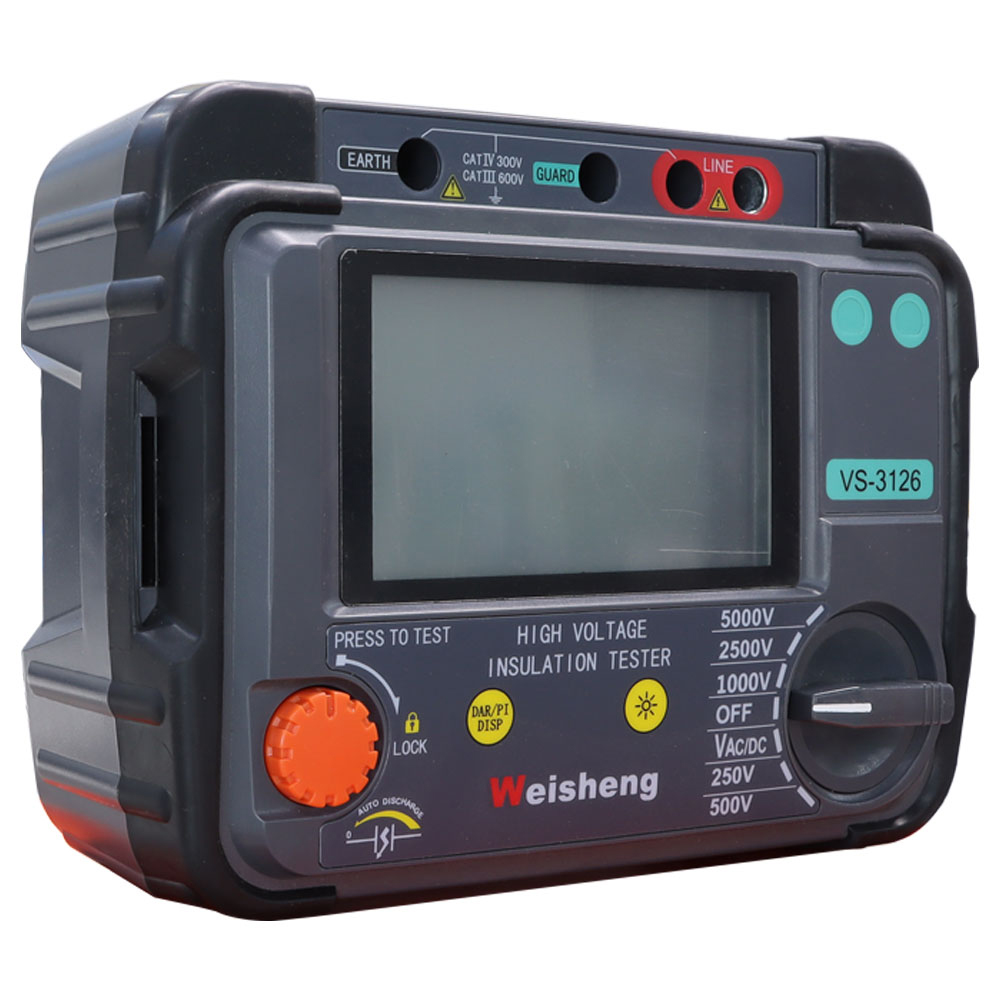

Weshine5kV-ko isolamendu-probatzaileaarku digital eta analogikoko pantailarekin, tentsio handiko isolamendu-erresistentzia probak egiteko diseinatua, kableen, planta birakarietako makinen, transformadoreen, kommutagailuen eta industria-aplikazioen mantentze-lanetan eta zerbitzuetan.

DC isolamendu-probak 250 V, 500 V, 1000 V, 2500 V, 5000 V-tan egiten dira. Isolamendu-erresistentzia neurtzeko tartea 100 k Ω eta 1000 G Ω da. Proba egiten ari diren zirkuitu kapazitiboen deskarga automatikoa ematen da eta gainbeheran dagoen tentsioa bistaratzen da.

Babes terminala isolamendu-erresistentzia-probak egitean gainazaleko ihesen eta, ondorioz, neurketa okerren ondorioak minimizatzeko erabil daiteke.

Proba kapazitiboko objektuetarako, tresna automatikoki deskargatuko da barne-erresistentzia baten bidez eta 30 V eta 600 V bitarteko tentsioa adieraziko du terminaletan âHiâ-rekin adierazitako tentsio handiagoarekin. Ezaugarri honek karga erreaktiboen probak egin ondoren usteltzen den tentsioaren seinalea emango du. Tentsio-adierazlea desagertzen denean, segurua da erabiltzaileak probako kableak deskonektatzea.

Weshine5kV-ko isolamendu-probatzailea1,5 V IEC LR6 (AA) zortzi zelulek elikatzen dute. Diseinuaren segurtasun ezaugarriak honako hauek dira: tentsio handiko abisu-adierazlea, kanpoko tentsioaren bistaratzea IR probaren ondoren, karga erreaktiboen deskarga automatikoa eta proba-buruak.



APLIKAZIO


Material isolatzaile elektrikoak denborarekin hondatzen dira matxurak eta konponketa-faktura garestiak eraginez. Isolamendu-erresistentzia probatzaileek DC tentsio erregulatua aplikatzen dute isolamenduan eta korronte-fluxua neurtzen dute, Ohm-en legea aplikatuz isolamendu-erresistentzia kalkulatzeko. Korrontea isurtzen da, isolamendu-materialik ez baita perfektua.

IR probagailuen erabilerak honako hauek dira:

â

  Ekipoen instalazioa

  Ohiko mantentze-lanak

  Arazoen ebazpenak



Tentsio handiko DC-arekin isolamendu-probak isolamendu-polarizazioari eragiten dio, eta, beraz, probatu behar den unitatearen erabateko deskargarik gabe jarraian egindako probak emaitza desberdinak emango ditu.

Kontuz ibili behar da isolatzaile batekin konektatzeko eta probatzeko prozesu eta teknika bera beti emaitzen joera izateko. Garrantzitsua da isolamenduaren tenperatura eta IR balioak erregistratzea


EZAUGARRI ETA ONURAK


  Isolamendu-erresistentzia probatzaile trinko eta malkartsua

  Funtzionamendu erraza eta tentsio barrutiaren aukeraketa

  AC eta DC voltmetroa (30 V - 600 V)

  Erabiltzaileak ezar dezakeen IR probako tenporizadorea (lehenetsia 1 min), (gehienez 19 m 50 s)

  Instrumenturako eta korronteentzako zorro leuna

  Hasiera azkarra eta erabiltzailearen gida osoa

  HV isolatutako entxufeak blokeatzea segurtasun gehigarrirako

  Terminalen arteko pertsianek zikinkeria eta bestelako objektuak ustekabean sartzea ekiditen dute


ZEHATZAK


Isolamendu sorta

0,1 MΩ-tik 2 TΩ

Proba-tentsio nominalak

250 V, 500 V, 1000 V, 2500 V, 5000 V

Terminaleko tentsioaren zehaztasuna



probako tentsioa



â¥1000 V 0... nominalaren % 5

probako tentsioa

Isolamenduaren zehaztasuna

±%5 ±3 zifra

Korronte zirkuitulaburra

5 mA ±0,5 mA

Voltmetroaren zehaztasuna

±2%errg±3dgt

Energia hornidura

8 x LR6/AA bateria

Funtzionamendu-tenperatura-tartea eta hezetasuna



- 20 °C eta 45 °C artean

Hezetasuna

% 80 RH

Biltegiratze tenperatura eta hezetasuna



-20 °C eta 60 °C artean

Segurtasun babesa

Isolamendua Cat III 600 V

Ohar

Adierazitako ingurumen-mugekin zerbitzu-errorea bi aldiz errore intrintsekoa da

EMC

IEC 61326-1:2013 arauarekin bat dator

Neurriak

177 mm x 226 mm x 100 mm

Pisua

1,9 kg (bateria barne)


VS-3121


VS-31215kV-ko isolamendu-probatzaileaElektrizitateko eta Industriako saiakuntzako aplikazioetarako diseinatu da, non funtzionamendu-tentsioak 1000 V gainditzen dituen eta isolamendu-probako tentsio handiagoak behar diren.

VS-3121A-k ez bezala, VS-3121-k 50 V, 100 V, 250 V, 500 V, 1000 V eta 2500 V-ko sorta finkoko tentsioak eskaintzen ditu.



1 kV-tik gorako funtzionamendu-tentsioak dituzten ekipoek eskatzen dute5kV-ko isolamendu-probatzaileas 1 kV-tik gorako tentsioetan. Tentsio altuko proben oinarrian, gure 5/10/15 kV-ko unitateek kalitate probaren maila gorena eskaintzen dute segurtasun, erosotasun eta eramangarritasun nagusiekin batera.

Kapital handiko guztien isolamendu-probak egiteko gaitasun osoa lortzeko





VS-3127

VS-31275kV-ko isolamendu-probatzaileaisolamendu-erresistentzia neurketa zehatzak egiteko gaitasuna eskaintzen du 15 kV-ko proba-tentsioa gehienez 30 TΩ-ko erresistentziarekin. Erresistentzia neurtzeko zehaztasuna ± % 5 da 1 MΩ-tik 3 TΩ-ra!

Utilitate eta zerbitzu enpresentzat VS-3127 probatzaile osoa da bere malgutasuna eta etorkizuneko froga-gaitasunarekin. Weshine VS-3127 lan egiten duzun lekuan lan egiteko diseinatuta dago.

Irteerako tentsio nominala gehienez 7 engranajeetara iristen da (250Vï¼¼500Vï¼1KVï¼¼¼,2.5KVï¼¼¼5KVï¼¼10KVï¼¼¼¼15KV).

Zirkuitu laburren korronte maximoa 7 mA

Isolamendu-erresistentzia proba (IR), polarizazio indizea testï¼PI), xurgapen-erlazio dielektrikoaren proba (DAR). Arrapala proba modua (RAMP), iragazitako erresistentzia proba modua (FR). *Kapazitate proba (Kap.).

Tentsio monitorearen funtzioa, neurtutako tentsio bizia automatikoki kontrolatuz




ZERGATIK PROBA 15 KV-AN?



5 kV-tik 15 kV-ek proba-korrontea hirukoiztu egingo du - honek proba-korronte negatiboa saihes dezake zarata handia dagoenean.

35.000 V eta 69.000 V bitarteko aktiboetarako 15 kV zehazten da NETA ATS 2007n oinarrituta.

34.500 V-tik gorako motorrak 15 kV-tan probatu behar dira NETA ATS 2007-n oinarrituta.


ZEHATZAK


Isolamendu sorta

0,1 MΩ-tik 30 TΩ

Proba-tentsio nominalak

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Terminaleko tentsioaren zehaztasuna



ï¼%5ï½%10ï¼±10V

Isolamenduaren zehaztasuna

1 MΩ-tik 3 TΩ, ±%5 ±3 zifra



ï¼3 TΩ, ±%20 ±3 zifra

Korronte zirkuitulaburra

â¥7 mA ±0,5 mA

Arrapala proba modua

±2%errg±3dgt

Energia hornidura

Aurrez ezarritako tentsiora igo ezazu aurrez ezarritako tentsioaren % 10eko maila mailakatuarekin proba eginez

Funtzionamendu-tenperatura-tartea eta hezetasuna



- 20 °C eta 50 °C artean

Hezetasuna

% 80 RH

Biltegiratze tenperatura eta hezetasuna



-25 °C eta 65 °C artean

Tentsio-proba

AC/DC: 0Vï½1000V,

Zehaztasuna: ± 5% rdg± 3V

Kapazitate-proba

10nFï½25uF,

Zehaztasuna: ±10%rdg±10nF

Oraingo proba

0,01nAï½7mA,

Zehaztasuna: ±5%rdg±0.5nA

Segurtasun babesa

Isolamendua Cat III 600 V

Ohar

Adierazitako ingurumen-mugekin zerbitzu-errorea bi aldiz errore intrintsekoa da

EMC

IEC 61326-1:2013 arauarekin bat dator

Neurriak

280 mm x 260 mm x 160 mm

Pisua

4,9 kg (bateria barne)




Hautaketak


Weshine-k 8 urteko esperientzia du Ekipamendu Elektrikoen gama osoa jorratzeko bereziki. Gaur egun, Weshinek hainbat asmatu ditu5kV-ko isolamendu-probatzaileaurrats bakoitzerako inprimaki gisa erakusten den moduan:


EGITEKO INFORMAZIOA5kV-ko isolamendu-probatzaileaS

Cat. Ez.

Proba-tentsio maximoa

Proba-eremu maximoa

IR/PI/DAR

RAMPA

FR

Txapela.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Hornikuntza-katearen arazoetan oinarrituta: jarri harremanetan zure Weshine Banatzaile baimendu hobetsia uneko prezioak eta epeetarako.



Kalitate Ziurtagiriak



Beti uste dugu gure enpresaren arrakasta guztia eskaintzen ditugun produktuen kalitatearekin zuzenean lotuta dagoela.5kV-ko isolamendu-probatzaileaISO9001, ISO14000:14001 gidalerroetan eta gure kalitate kontrol sistema zorrotzetan zehaztutako kalitate eskakizun gorenak betetzea.





Bidalketa



Weshine-ren Zerbitzu Soluzioei buruzko informazio gehiago lortzeko, jarri harremanetan gure lineako salmenta-ordezkari 24/7, Weshine-ren aurrekontuak lortzeko.
