Produktuaren Deskribapena

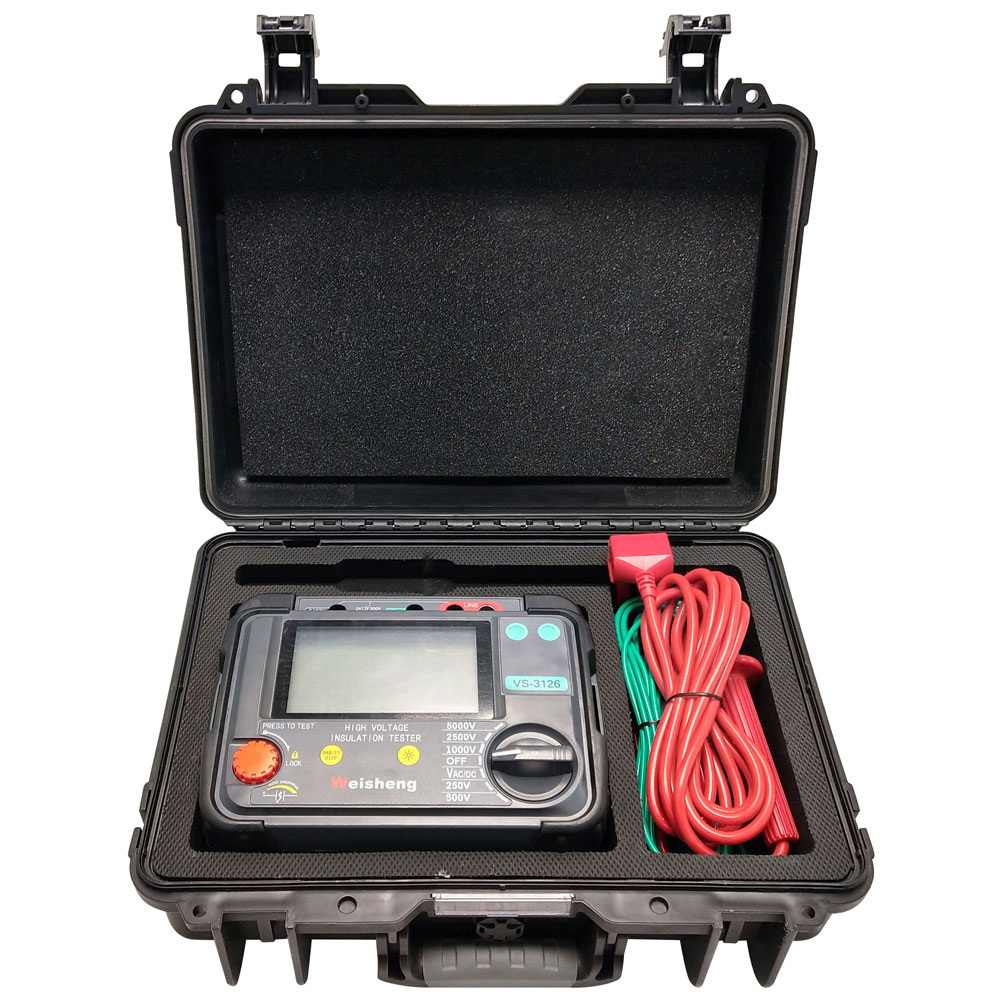

Weshine® VS-3126 bateriaz elikatzen daIsolamendu-probatzailea 5000Varku digital eta analogikoko pantailarekin, tentsio handiko isolamendu-erresistentzia probak egiteko diseinatua, kableen, planta birakarietako makinen, transformadoreen, kommutagailuen eta industria-aplikazioen mantentze-lanetan eta zerbitzuetan.

DC isolamendu-probak 250 V, 500 V, 1000 V, 2500 V, 5000 V-tan egiten dira. Isolamendu-erresistentzia neurtzeko tartea 100 k Ω eta 1000 G Ω bitartekoa da. Proba egiten ari diren zirkuitu kapazitiboen deskarga automatikoa ematen da eta gainbeheran dagoen tentsioa bistaratzen da.

Babes terminala isolamendu-erresistentzia-probak egitean gainazaleko ihesen eta, ondorioz, neurketa okerren ondorioak minimizatzeko erabil daiteke.

Saiakuntza-objektu kapazitiboetarako, tresna automatikoki deskargatuko da barne-erresistentzia baten bidez eta borneetan tentsioa adieraziko du 30 V eta 600 V bitarteko tentsio handiagoarekin "Hi"-rekin adierazita. Ezaugarri honek karga erreaktiboen probak egin ondoren usteltzen den tentsioaren seinalea emango du. Tentsio-adierazlea desagertzen denean, segurua da erabiltzaileak probako kableak deskonektatzea.

Weshine® VS-3126Isolamendu-probatzailea 5000V1,5 V IEC LR6 (AA) zortzi zelulek elikatzen dute. Diseinuaren segurtasun ezaugarriak honako hauek dira: tentsio handiko abisu-adierazlea, kanpoko tentsioaren bistaratzea IR probaren ondoren, karga erreaktiboen deskarga automatikoa eta proba-buruak.

APLIKAZIOA

Material isolatzaile elektrikoak denborarekin hondatzen dira matxurak eta konponketa-faktura garestiak eraginez. Isolamendu-erresistentzia probatzaileek DC tentsio erregulatua aplikatzen dute isolamenduan eta korronte-fluxua neurtzen dute, Ohm-en legea aplikatuz isolamendu-erresistentzia kalkulatzeko. Korrontea isurtzen da, isolamendu-materialik ez baita perfektua.

IR probagailuen erabilerak honako hauek dira:

■ Produktuen proba eta kualifikazioa

■ Ekipoen instalazioa

■ Ohiko mantentze-lanak

■ Arazoen ebazpenak

Tentsio handiko DC-arekin isolamendu-probak isolamendu-polarizazioari eragiten dio, eta, beraz, probatu behar den unitatearen erabateko deskargarik gabe jarraian egindako probak emaitza desberdinak emango ditu.

Kontuz ibili behar da isolatzaile batekin konektatzeko eta probatzeko prozesu eta teknika bera beti emaitzen joera izateko. Garrantzitsua da isolamenduaren tenperatura eta baita IR balioak ere

EZAUGARRI ETA ONURAK

■ Isolamendu-erresistentzia probatzaile trinko eta malkartsua

■ Funtzionamendu erraza eta tentsio barrutiaren aukeraketa

■ AC eta DC voltmetroa (30 V - 600 V)

■ Erabiltzaileak ezar dezakeen IR probako tenporizadorea (lehenetsia 1 min), (gehienez 19 m 50 s)

■ Instrumenturako eta korronteentzako zorro leuna

■ Hasiera azkarra eta erabiltzailearen gida osoa

■ HV isolatutako entxufeak blokeatzea segurtasun gehigarrirako

■ Terminalen arteko pertsianek zikinkeria eta bestelako objektuak ustekabean sartzea ekiditen dute

ZEHATZAK

Isolamendu sorta	0,1 MΩ-tik 2 TΩ
Proba-tentsio nominalak	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminaleko tentsioaren zehaztasuna
	<1000 V 0...+ nominalaren %10 probako tentsioa
	≥1000 V 0...+5 nominalaren %5 probako tentsioa
Isolamenduaren zehaztasuna	±%5 ±3 zifra
Korronte zirkuitulaburra	5 in ± 0,5 by
Voltmetroaren zehaztasuna	±2%errg±3dgt
Elikatze-hornidura	8 x LR6/AA bateria
Funtzionamendu-tenperatura-tartea eta hezetasuna
	- 20 °C eta +45 °C artean
Hezetasuna	% 80 RH
Biltegiratze tenperatura eta hezetasuna
	-20 °C eta +60 °C artean
Segurtasun babesa	Isolamendua Cat III 600 V
Oharra	Adierazitako ingurumen-mugekin zerbitzu-errorea bi aldiz errore intrintsekoa da
EMC	IEC 61326-1:2013 arauarekin bat dator
Neurriak	177 mm x 226 mm x 100 mm
Pisua	1,9 kg (bateria barne)

VS-3126

VS-3126Isolamendu-probatzailea 5000VProba elektriko eta industrialetarako aplikazioetarako diseinatu da, non funtzionamendu-tentsioak 1000 V-tik gorakoak eta isolamendu-probako tentsio handiagoak behar diren.

VS-3126-k ez bezala, VS-3126-k 50 V, 100 V, 250 V, 500 V, 1000 V eta 2500 V-ko sorta finkoko tentsioak eskaintzen ditu.

1 kV-tik gorako funtzionamendu-tentsioa duten ekipoek proba-tentsio neurri handiagoak behar dituzte. Saiakuntza-eskakizun modernoenekin guztiz betetzeko, Weshine-k kalitate handiko familia bat eskaintzen duIsolamendu-probatzailea 5000Vs 1 kV-tik gorako tentsioetan. Tentsio altuko proben oinarrian, gure 5/10/15 kV-ko unitateek kalitate probaren maila gorena eskaintzen dute segurtasun, erosotasun eta eramangarritasunarekin batera.

Kapital handiko ekipo guztien isolamendu-probak egiteko gaitasun osoa lortzeko, Weshine-k urrats bat harago doa! Errotazio-ekipoetarako proba unibertsalak, IEEE 43-2000, 10 kV-ra igo zuen proba-tentsioaren gomendioa 12 kV-tik gorako ekipoetarako. Arau hau guztiz betetzea probatzaile bakarrarekin lor daiteke, gure 10 kV-ko modeloarekin.

VS-3127

VS-3127Isolamendu proba 10000Visolamendu-erresistentzia neurketa zehatzak egiteko gaitasuna eskaintzen du 15 kV-ko proba-tentsioraino 30 TΩ-ko erresistentzia gehienez. Erresistentzia neurtzeko zehaztasuna ± % 5 da 1 MΩ-tik 3 TΩ-ra!

Utilitate eta zerbitzu enpresentzat VS-3127 probatzaile osoa da bere malgutasuna eta etorkizuneko froga-gaitasunarekin. Weshine VS-3127 lan egiten duzun lekuan lan egiteko diseinatuta dago.

Irteerako tentsio nominala gehienez 7 engranajeetara iristen da (250V，500V，1KV，2.5KV，5KV，10KV，15KV).

Zirkuitu laburren korronte maximoa 7 mA

Isolamendu-erresistentzia proba (IR), polarizazio-indizearen proba (PI), xurgapen dielektrikoaren ratioa (DAR). Arrapala proba modua (RAMP), iragazitako erresistentzia proba modua (FR). *Kapazitate proba (Kap.).

Tentsio monitorearen funtzioa, neurtutako tentsio bizia automatikoki kontrolatuz

ZERGATIK PROBA 15 KV-AN?

5 kV-tik 15 kV-k proba-korrontea hirukoiztu egingo du - honek proba-korronte negatiboa saihes dezake zarata handia dagoenean.

35.000 V eta 69.000 V bitarteko aktiboetarako 15 kV zehazten da NETA ATS 2007n oinarrituta.

34.500 V-tik gorako motorrak 15 kV-tan probatu behar dira NETA ATS 2007-n oinarrituta.

ZEHATZAK

Isolamendu sorta	0,1 MΩ-tik 30 TΩ-ra
Proba-tentsio nominalak	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminaleko tentsioaren zehaztasuna
	(%5~%10)±10V
Isolamenduaren zehaztasuna	1 MΩ-tik 3 TΩ, ±%5 ±3 zifra
	＞3 TΩ, ±% 20 ±3 zifra
Korronte zirkuitulaburra	≥7 on ± 0,5 by
Arrapala proba modua	±2%errg±3dgt
Elikatze-hornidura	Aurrez ezarritako tentsiora igo ezazu aurrez ezarritako tentsioaren % 10eko maila mailakatuarekin proba eginez
Funtzionamendu-tenperatura-tartea eta hezetasuna
	- 20 °C eta +50 °C artean
Hezetasuna	% 80 RH
Biltegiratze tenperatura eta hezetasuna
	-25 °C eta +65 °C artean
Tentsio-proba	AC/DC: 0V~1000V, Zehaztasuna: ± 5% rdg± 3V
Kapazitate-proba	10nF~25uF, Zehaztasuna: ±10%rdg±10nF
Oraingo proba	0.01nA~7mA, Zehaztasuna: ±5%rdg±0.5nA
Segurtasun babesa	Isolamendua Cat III 600 V
Oharra	Adierazitako ingurumen-mugekin zerbitzu-errorea bi aldiz errore intrintsekoa da
EMC	IEC 61326-1:2013 arauarekin bat dator
Neurriak	280 mm x 260 mm x 160 mm
Pisua	4,9 kg (bateria barne)

Hautaketak

Weshine-k 8 urteko esperientzia du Ekipamendu Elektrikoen gama osoa jorratzeko bereziki. Gaur egun, Weshinek hainbat asmatu dituIsolamendu-probatzailea 500Vurrats bakoitzerako inprimaki gisa erakusten den moduan:

EGITEKO INFORMAZIOAIsolamendu-probatzailea 500VS
katua. Ez.	Proba-tentsio maximoa	Proba-eremu maximoa	IR/PI/DAR	RAMPA	FR	Txapela.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TO	√
VS-3125	5,0 kV	10 TO	√	√	√
VS-3125A	5,0 kV	10 TO	√	√	√	√
VS-3126	10,0 kV	20 TO	√	√	√
VS-3126A	10,0 kV	20 TO	√	√	√	√
VS-3127	15,0 kV	30 TO	√	√	√	√

Hornikuntza-katearen arazoetan oinarrituta: jarri harremanetan zure Weshine Banatzaile baimendu hobetsia uneko prezioak eta epeetarako.

Kalitate Ziurtagiriak

Beti uste dugu gure enpresaren arrakasta guztia eskaintzen ditugun produktuen kalitatearekin zuzenean lotuta dagoela.Isolamendu-probatzailea 5000VISO9001, ISO14000:14001 gidalerroetan eta gure kalitate kontrol sistema zorrotzetan zehaztutako kalitate eskakizun gorenak bete.
