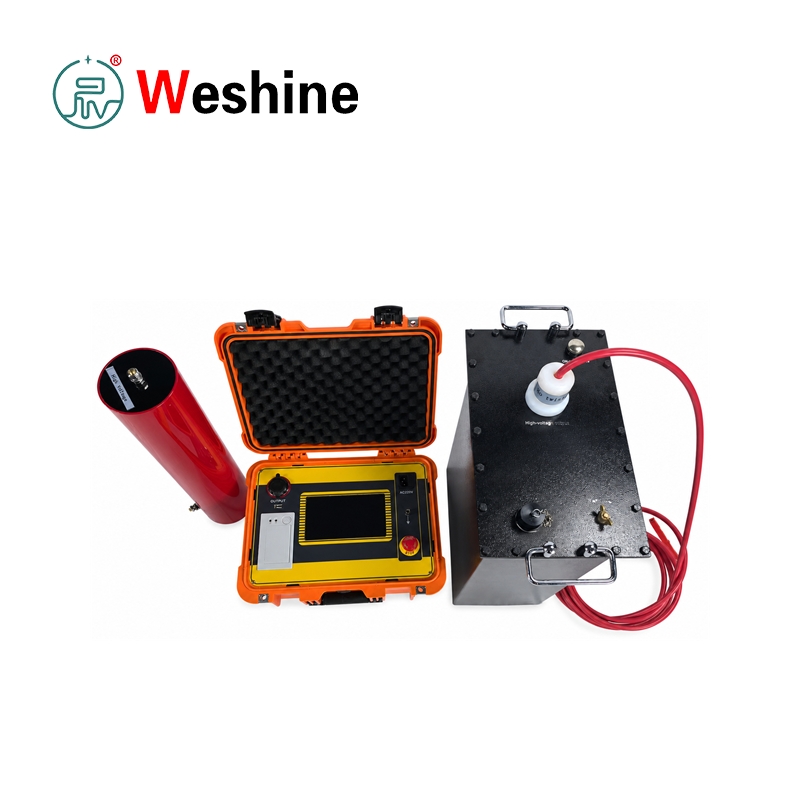

Maiztasun Ultra Beheko Tentsio Handiko Sorgailua

Txinako fabrikatzaile profesionala den heinean, Weishine-k kalitate handiko maiztasun ultra beheko tentsio altuko sorgailua eskaini nahi dizu, isolamendu elektrikoaren AC jasateko probak egiteko diseinatuta dagoen potentzia-maiztasuneko ohiko probako ekipoek gehiegizko ahalmena beharko luketenean. Isolamendu prebentiboko probetan, tentsio altuko jasateko probak ekipoen isolamenduak zehaztutako proba-tentsioari segurtasunez jasan ditzakeen egiaztatzeko metodo garrantzitsuenetako bat da. Kapazitate handiko probako objektuetarako, hala nola, XLPE potentzia-kableak, potentzia-kondentsadoreak, sorgailu handiak eta motorrak, 50 Hz-ko AC jasateko probak proba-transformadore edo erresonantzia-multzo handi bat behar du askotan. 0,1 Hz-ko maiztasun ultra-baxuko proba-sistema batek behar den proba-potentzia-ahalmena murrizten du eta eremuko probak praktikoagoak bihurtzen ditu. Diseinu trinkoak eta eramangarriak eremuko ingeniaritza-taldeen kontratazio-kostu orokorra murrizten du.

Proba-unitateak maiztasun ultra-baxuko AC tentsio altu kontrolatua sortzen du. Irteerako maiztasunak 0,1 Hz, 0,05 Hz, 0,02 Hz eta 0,01 Hz dira. Maiztasun baxuagoari esker, tresnak karga kapazitibo handiagoak probatzeko aukera ematen du, proba-ekipoaren tamaina eta potentzia-eskaera kudeatzen dituen bitartean. Eskuliburuaren arabera, sistema bereziki egokia da kapazitate baliokide handia duten ekipo elektrikoetarako, energia-kableak, kondentsadoreak, sorgailu ertain eta handiak eta motorrak barne.

Produktuaren osagaiak

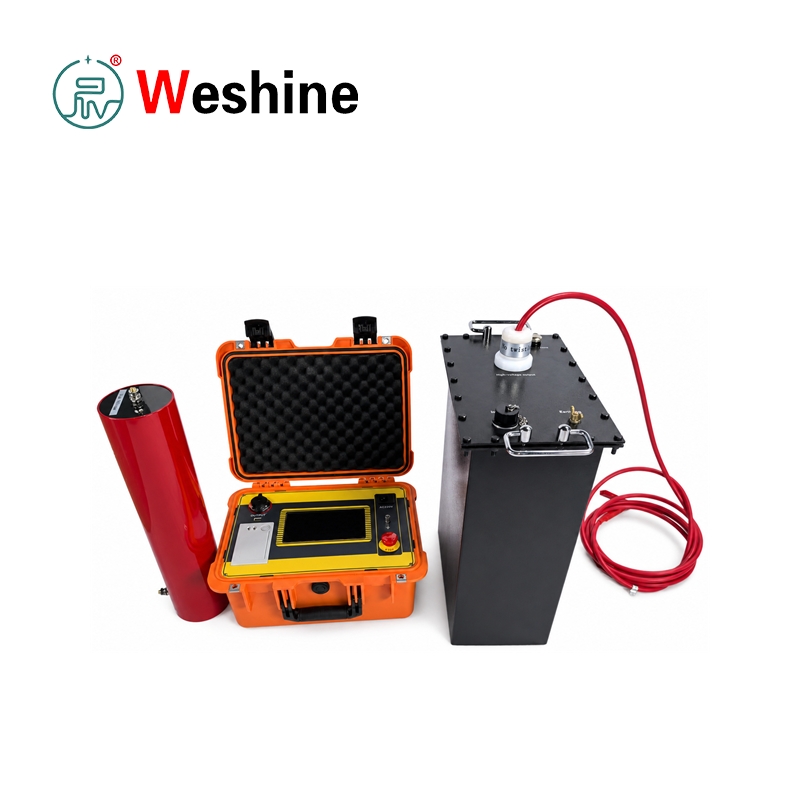

Sistemak bi zati nagusi ditu: kontrolagailu bat eta goi-tentsioko booster bat.

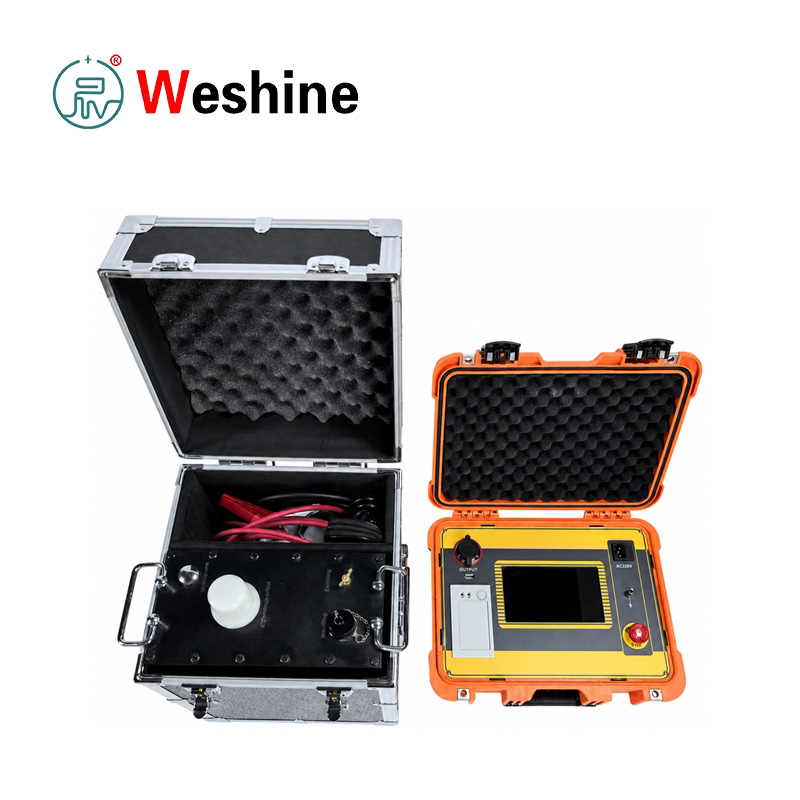

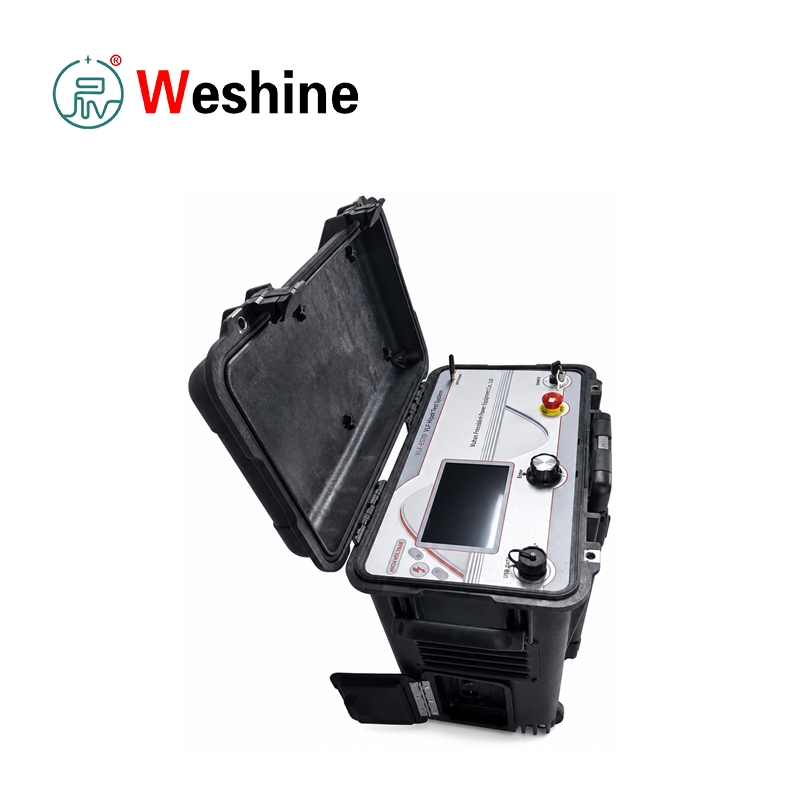

Kontrolagailuak 7 hazbeteko ukipen-pantaila kapazitiboa, pizteko etengailua, AC 220 V-eko sarrera, lurrerako terminala, USB komunikazio ataka, inprimagailua eta larrialdietarako gelditzeko botoia ditu.

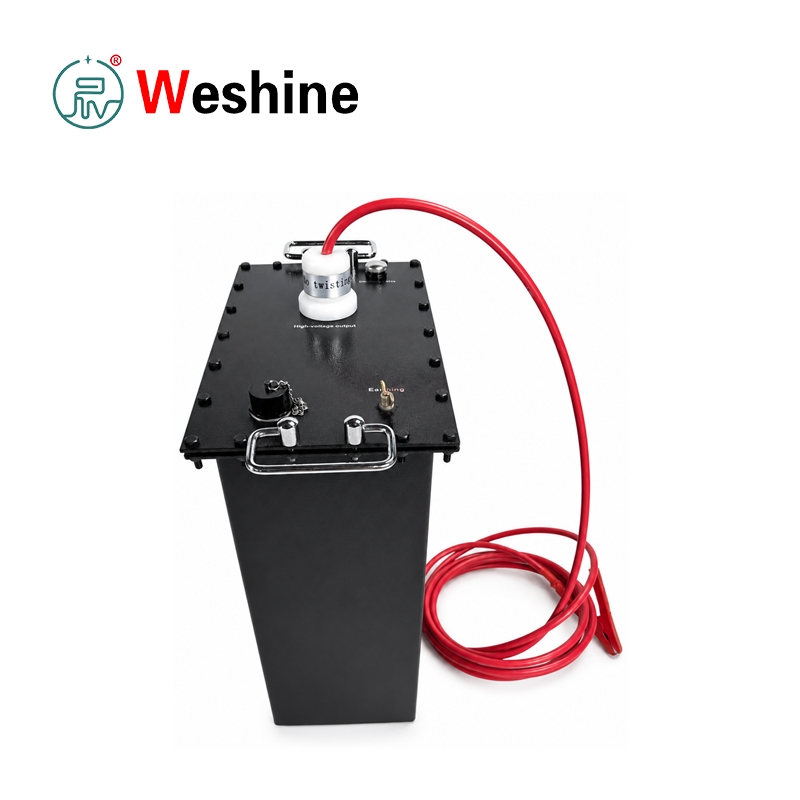

Booster-ak goi-tentsioko irteera sortzen du eta hornitutako behe-tentsioko kontrol-kablearen bidez kontrolagailura konektatzen da. Tentsio handiko irteera probako objektura konektatzen da hornitutako goi-tentsioko kablea eta lurrerako osagarriak erabiliz.

Funtzionamendua automatizatuta dago

Kableatu ondoren, erabiltzaileak irteerako maiztasuna, probaren iraupena, probako tentsioa, goi-tentsioaren alboko gainkorronte muga eta gaintentsioaren muga ezartzen ditu ukipen-pantailan. Proba hasten denean, tresnak kargaren autoegiaztapena, tentsioaren igoera automatikoa, anplitude konstantearen irteera, denbora, itzalaldi normala eta deskarga automatikoa egiten ditu. Tresna tenporizadorearen bidez edo eskuz geldi daiteke. Gainera, itzaltze anormalaren babesa eskaintzen du gaintentsioaren eta gainkorrontearen babesaren bidez.

Maiztasun Ultra Beheko Tentsio Handiko Sorgailu honek tentsio handiko eta tentsio baxuko begizta itxiko feedback negatiboen kontrola hartzen du. Eskuliburuak dio irteerak ez duela igoera efektu kapazitiborik sortzen. Babes-funtzio anitzek gaintentsioaren babesa, tentsio handiko alboko gainkorrontearen babesa eta tentsio baxuko alboko gainkorrontearen babesa dira, babes-ekintzaren denbora 10 ms baino gehiagokoa ez delarik. Kontroladorea eta goi-tentsioko sorgailua tentsio baxuko kontrol bidez konektatzen dira, eta kontrol optikoa funtzionamendu seguruagorako erabiltzen da. Hardware-diseinu iraunkorra, iraupen luzea proiektuaren erabilerarako eta behin eta berriz probak egiteko.

Testen emaitzak zuzenean inprima daitezke proba-txosten gisa. Datu historikoak automatikoki gordetzen dira tenporizadore normalaren geldialdiaren, eskuzko geldialdiaren, gaintentsioaren babesaren geldialdiaren edo gainkorrontearen babesaren geldialdiaren ondoren. Tresnak 64 neurketa-erregistro gorde ditzake; erregistro zaharrak automatikoki ezabatzen dira biltegiratze muga gainditzen denean. Sistemak data eta ordua ezartzea, txinera eta ingelesa interfazea aldatzea, biltegiratze automatikoa, inprimaketa automatikoa eta USB komunikazioa ere onartzen ditu goiko kudeaketa softwarearekin.

Proba-ekipoak DL/T 849.4-2004, Frekuentzia Ultra-Beheko Tentsio Handiko Sorgailuen Baldintza Tekniko Orokorrak betetzen ditu. Eskuliburuak 0,1 Hz-ko VLF saiakuntza-metodoa ere aipatzen du 35 kV-ko eta XLPEtik beherako isolatutako potentzia-kableetarako. Eremuko erabileran, probako objektuaren kapazitateak ez du gainditu behar hautatutako tresnaren konfigurazioaren karga kapazitibo nominala. Proba-objektuaren kapazitatea 0,05 μF baino txikiagoa bada, paraleloan 0,05 μF-ko kondentsadore laguntzaile bat konekta daiteke irteera normala laguntzeko.

Produktuaren Parametroa

Produktuen Gida

VLF Test gailuaren funtzionamendu-printzipioa

VLF probako gailu eramangarriak 50 Hz-ko potentzia-maiztasunaren jasateko proba bat maiztasun oso baxuko AC proba batekin ordezkatzen du.

Saiakuntzako objektu kapazitiboetarako, korrontea maiztasunarekin, kapazitatearekin eta tentsioarekin proportzionala da. Maiztasuna 0,1 Hz-ra edo gutxiagora murriztuz, beharrezkoa den proba-potentzia-ahalmena asko murrizten da, AC isolamenduaren erresistentzia proben helburu praktikoa mantenduz.

Ekipoen konexioa Probatu aurretik

Proba egin aurretik, konektatu:

eskuliburuko kableatu eskemaren arabera.

Lurrerako terminala lurrera konektatuta egon behar da. AC sarrera 220 V, 50 Hz-ko elikadura-iturri batera konektatuta dago.

Sorgailu eramangarri bat erabiltzen bada, sorgailuaren irteerako tentsioa eta maiztasuna egonkorra izan behar da.

Parametroen ezarpena eta proba prestatzea

Piztu kontrolagailua eta sartu parametroen ezarpenaren pantailan.

Ezarri parametro hauek:

Eskuragarri dauden maiztasunak honako hauek dira:

Probaren iraupena 0tik 99 minutura ezar daiteke.

Tresnak erakusten dituen tentsio eta korronte balioak puntu gorenak dira.

Prozesu automatikoa

Hasi sakatu ondoren, tresnak auto-egiaztapena egiten du.

Proba prozesuak barne hartzen ditu:

1. Kargatu auto-egiaztapena
2. Tentsioaren igoera automatikoa
3. Anplitude konstanteko irteera
4. Denborari eustea
5. Itzaltze eta deskarga automatikoa

Kargarik hautematen ez bada, kontrolagailuak kargarik gabeko abisua bistaratzen du.

Ezarritako tentsiora iritsi ondoren, tresnak anplitude konstanteko irteera mantentzen du eta jasateko denbora-prozesua hasten da.

Ezarritako ordua iristen denean, sistemak tentsio handiko irteera gelditzen du eta probako objektua automatikoki deskargatzen du.

Itzaltzeko moduak eta datuen kudeaketa

Tresnak onartzen ditu:

Itzaltze normala

Itzali anormala

Itzali modu bakoitzean, probako datuak datu historiko gisa gordetzen dira.

Erabiltzaileek:

Kableen Proba Gida

Kableen probak egiteko:

1. Deskonektatu kableari konektatutako ekipo elektriko guztiak probatu aurretik.
2. Neurtu isolamendu-erresistentzia megaohmetro batekin.
3. Egin VLF erresistentzia probak isolamenduaren egiaztapena onargarria izan ondoren.

Eskuliburuak zehazten du:

Probaren iraupena:

Motor Sinkronoen Proba Gida

Motor sinkronoen probak egiteko, eskuliburuak fasez fase probak egitea gomendatzen du.

Proba metodoa:

Proba-denbora potentzia-maiztasuna jasateko proben berdina da, normalean:

Probak egiten ari diren bitartean, operadoreek honako hauek ikusi behar dituzte:

Segurtasun Deskarga Probatu ondoren

Itzali ondoren, erabili deskarga-hastaka probako objektua guztiz deskargatzeko kableak kendu aurretik.

Urrats hau ezinbestekoa da, batez ere ekipo kapazitiboetarako, hala nola:

Ezaugarriak

1. 0,1 Hz-ko maiztasun ultra-baxuko AC jasateko probak onartzen ditu.

2. 0,05 Hz, 0,02 Hz eta 0,01 Hz irteerako maiztasunaren aukeraketa onartzen du.

3. Tentsioaren igoera automatikoa, anplitude konstantearen irteera, denbora, itzaltzea eta deskarga eskaintzen ditu.

4. Tentsio handiko irteera eta probako korrontea gailur balio gisa neurtzen eta bistaratzen ditu.

5. Tentsio handiko irteerarako gaintentsioaren babesa eskaintzen du.

6. Tentsio altuko eta behe-tentsioko gainkorrontearen babesa eskaintzen du.

7. Tentsioak edo korronteak ezarritako muga gainditzen duenean irteera automatikoki mozten du.

8. Babes ekintza-denbora 10 ms baino gehiago ez.

9. 7 hazbeteko ukipen-pantailaren funtzionamendua eskaintzen du.

10. Proba datuak eta irteerako uhin forma bistaratzen ditu ukipen-pantailan.

11. Datu historikoen biltegiratze automatikoa barne hartzen du 64 erregistrorako.

12. Inprimagailu integratua eskaintzen du proba-txostenak inprimatzeko.

13. USB komunikazioa onartzen du goiko kudeaketa softwarearekin.

14.Txinako eta ingelesezko interfazeen aldaketa barne hartzen du.

15. Begizta itxiko tentsio handiko eta tentsio baxuko feedback negatiboaren kontrola eskaintzen du.

16. Kapazitate handiko probako objektuen AC jasateko probak onartzen ditu.

17. Deskarga-hastaka eta lurrerako kablea barne hartzen ditu probaren ondorengo deskarga segururako.

18. Larrialdi-gelditzeko botoia ematen du kontrolagailuan.

19. Barruko eta kanpoko funtzionamendua onartzen du.

20.Konpentsazio-kondentsadorea barne hartzen du kapazitate txikiko probako objektuetarako.

Aplikazio-eszenatokiak

Energia-zerbitzuak

Elektrizitate-zerbitzuek VLF proba-ekipoak erabiltzen dituzte tentsio ertaineko potentzia-kableen, motor handien, sorgailuen, kondentsadoreen eta kapazitate handiko beste ekipamendu elektrikoen prebentziozko mantentze-lanetan eta onarpen-probetan jasateko probak egiteko.

Transformadoreen fabrikatzaileak

Transformadore eta ekipamendu elektrikoen fabrikatzaileek proba-multzoa proba-eremuetan erabil dezakete kapazitate handiko isolamendu-sistemek maiztasun murriztuan maiztasun murriztuan AC jasateko egiaztapena behar duten.

Zentral elektrikoak

Zentral elektrikoek sorgailuaren estatorearen harilkatuen, motor handien, geltokiko zerbitzu-kableen eta erlazionatutako isolamendu-sistemen probak egiteko erabiltzen dute martxan, berrikuspenean eta ohiko mantentze-lanetan.

Trenbideak

Trenbide elikatze-sistemak tentsio ertaineko kableak eta ekipo birakaria erabiltzen dituzte. Proba-unitateak eremuan jasateko probak onartzen ditu programatutako mantentze-etenaldietan.

Industri Lantegiak

Industria-instalazioek, hala nola, meatzaritza, petrokimikoak, altzairuak eta fabrikazio-lantegiak, kableen eta motorraren isolamenduaren erresistentzia-probak egiteko tresna erabil dezakete landare-energia banatzeko sistemetan.

Unibertsitateak

Unibertsitateek eta prestakuntza zentroek sistema erabil dezakete VLF jasateko probaren printzipioak, korronte kapazitiboaren kalkulua, kableen proba prozedurak eta tentsio handiko segurtasun praktikak irakasteko.

Saiakuntza-laborategiak

Tentsio handiko laborategiek Maiztasun Ultra Beheko Tentsio Handiko Sorgailuan fidatu daitezke AC jasateko proba-objektu kapazitiboen, kableen laginen, motorren eta isolamendu-sistemen maiztasun oso baxuko tentsio kontrolatua behar duten probak egiteko.

Kableen Mantentzea

Kableen mantentze-taldeek proba-gailua erabiltzen dute XLPE kableen onarpen-probetarako, prebentzio-probetarako, akatsen jarraipena egiteko eta isolamenduaren egiaztapena instalatu edo konpondu ondoren.

Aplikazioak

1．0,1 Hz VLF AC erresistentzia probak.

2.XLPE potentzia-kablearen jasateko probak.

3.35 kV eta beherago kableen isolamendu proba.

4.Potentzia-kondentsadoreak jasateko probak.

5. Sorgailu ertain eta handiak isolamendu probak.

6.Motorraren estatorearen harilkatzeari eusteko probak.

7.Kableen eskualdaketaren proba.

8.Kableen mantentze prebentiboko probak.

9. Kapazitate handiko ekipoen isolamenduaren egiaztapena.

10.Eremuko AC jasateko probak proba potentzia-ahalmen murriztuarekin.

11. Tentsio handiko proba automatikoak.

12.Gain-tentsio eta gainkorronte babestuta dauden jasateko probak.

13．Probako erregistro historikoak gordetzea.

14.Inprimatutako proba-txostenen sorrera.

15.Energiatu aurretik isolamendu-baldintzen azterketa.

Bezeroaren kasua

Industria: Kableen mantentze-kontratista.

Arazoa: tentsio ertaineko XLPE kable instalatu berrian onarpen-probak egin behar zituen mantentze-kontratistak. Potentzia-maiztasun konbentzionaleko AC jasateko ekipoak garraiatzeko zaila zen eta potentzia-gaitasun handiagoa behar zuen kablearen kapazitateagatik. Taldeak landa kableen probak egiteko egokia den AC jasateko irtenbide eramangarri bat behar zuen.

Proba prozesua: teknikariek kableari konektatutako ekipo guztiak deskonektatu zituzten eta lehen fase bakoitza megaohmetro batekin egiaztatu zuten. Isolamendu-erresistentzia onargarria baieztatu ondoren, kontrolagailua, booster, goi-tentsioko irteerako kablea, lurrerako kablea eta deskarga-hastaka konektatu zituzten proba-kablearen arabera. Proba-tentsioa kable-fasearen tentsioaren arabera ezarri zen, eta gainkorrontearen balioa kablearen kapazitatearen, probaren maiztasunaren eta tentsioaren arabera kalkulatu zen. Taldeak 0,1 Hz-eko irteera hautatu zuen, beharrezko probaren iraupena ezarri eta tentsioaren igoera automatikoari ekin zion.

Emaitza: Tresnak tentsioaren igoera automatikoa, anplitude konstantearen irteera, denbora, itzaltzea eta deskarga burutu zituen. Ez da deskarga suntsitzailerik, soinu anormal, ke, usain, tentsio ezegonkorrik edo korronte anormalik ikusi erresistentzia-aldian. Proba datuak proiektuaren erregistrorako gorde eta inprimatu ziren.

Abantailak: Kontratistak kablearen AC jasangarriaren proba burutu zuen eremuko sistema txikiago eta praktikoago batekin. Babes automatikoak, denborak, deskargak, biltegiratzeak eta inprimatzeak eskuzko funtzionamendua murrizten lagundu zuten eta probaren dokumentazioa hobetu zuten.

Ohiko galderak

Zertarako erabiltzen da maiztasun ultra-baxuko tentsio handiko sorgailua? Kapazitate handiko ekipo elektrikoen VLF AC jasateko probak egiteko erabiltzen da, batez ere potentzia-kableak, potentzia-kondentsadoreak, sorgailuak eta motorrak.

Zergatik erabili 0,1 Hz-ko VLF-ko probak 50 Hz-ko AC erresistentzia-probaren ordez? Kapazitate handiko probako objektuek 50 Hz-ko korronte handia behar dute. Proba-maiztasuna 0,1 Hz-ra murrizteak beharrezkoa den proba-gaitasuna asko murrizten du, eremuko AC jasateko probak praktikoagoak bihurtuz.

Zein irteera-maiztasun daude eskuragarri? Proba-unitateak 0,1 Hz, 0,05 Hz, 0,02 Hz eta 0,01 Hz irteerako maiztasun ezarpenak onartzen ditu.

Zein da gehienezko karga kapazitiboa? Gehienezko karga 0,5 μF 0,1 Hz-tan, 1,1 μF 0,05 Hz-tan, 2,2 μF 0,02 Hz-tan eta 5,5 μF 0,01 Hz-tan.

Zein babes-funtzio sartzen dira? Tresnak gaintentsioaren babesa, tentsio handiko alboko gainkorrontearen babesa, tentsio baxuko alboko gainkorrontearen babesa, larrialdi-geldialdia eta itzali ondoren deskarga automatikoa ditu.

Ezarri al ditzake probak proba-txostenak inprimatu? Bai. Inprimagailu integratuak pantailan erakusten diren uneko proba-datuak eta datu historikoak inprima ditzake.

Zenbat erregistro historiko gorde daitezke? Tresnak 64 proba-erregistro historiko gorde ditzake. Azken 64 baino zaharragoak automatikoki ezabatzen dira.

Zer segurtasun-neurri behar dira probaren ondoren? Itzali ondoren, erabili deskarga-hastaka probako objektua guztiz deskargatzeko kableak kendu aurretik. Tentsio handiko probak goi-tentsioko segurtasun-prozedurak jarraituz trebatutako langileek bakarrik egin behar dituzte.
