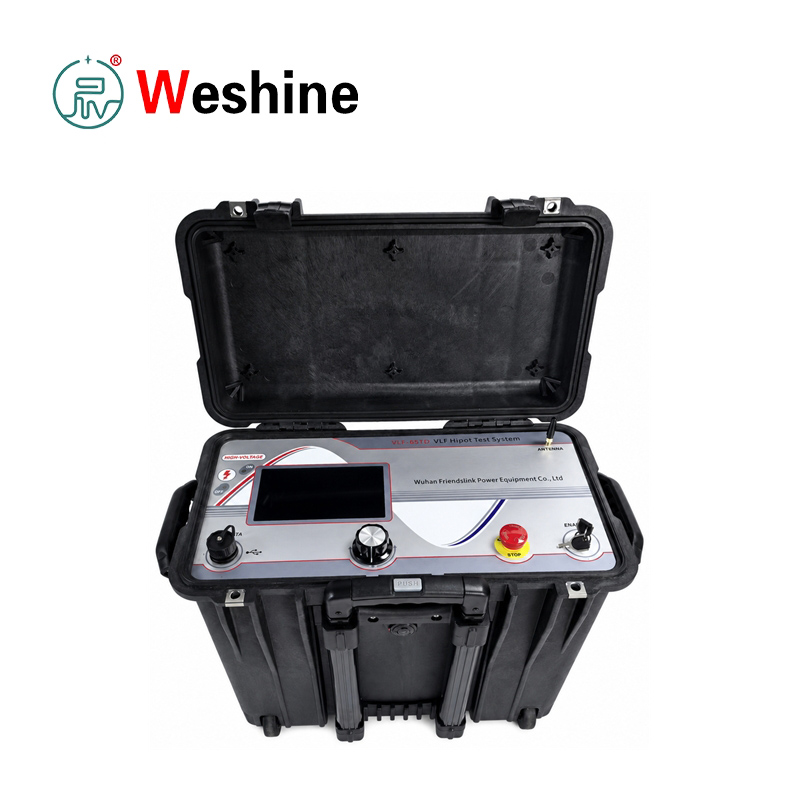

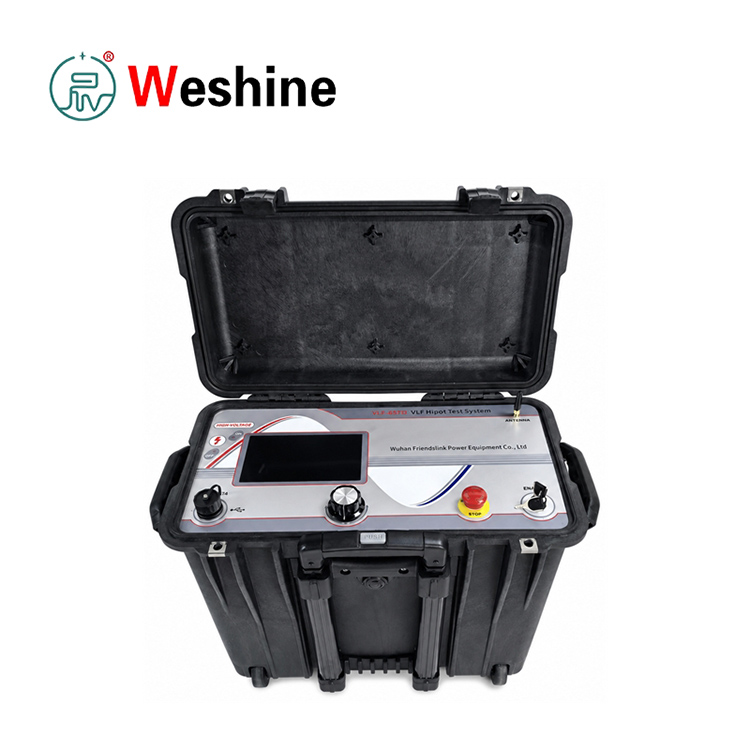

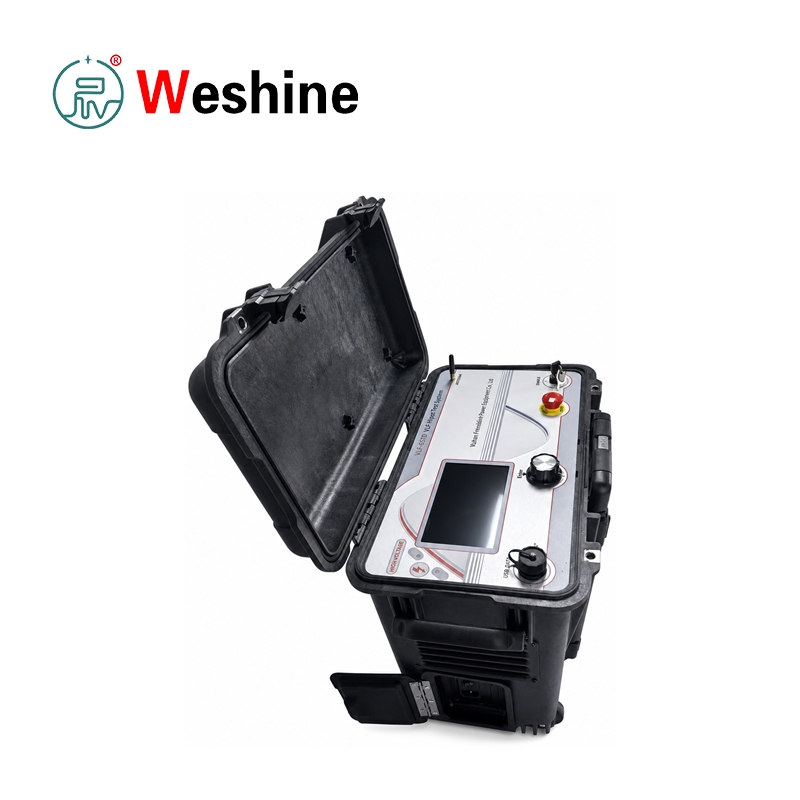

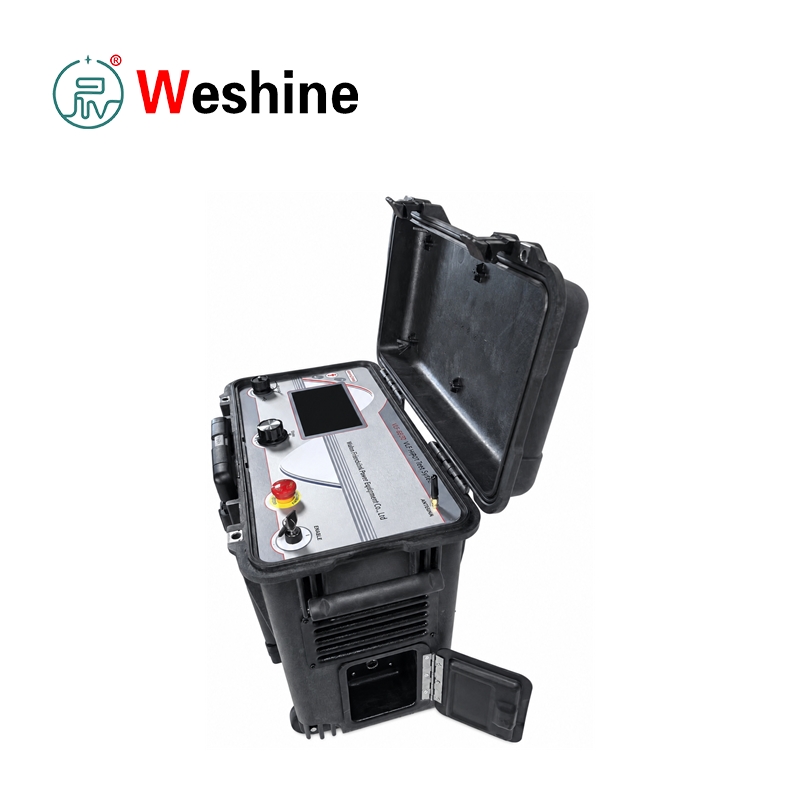

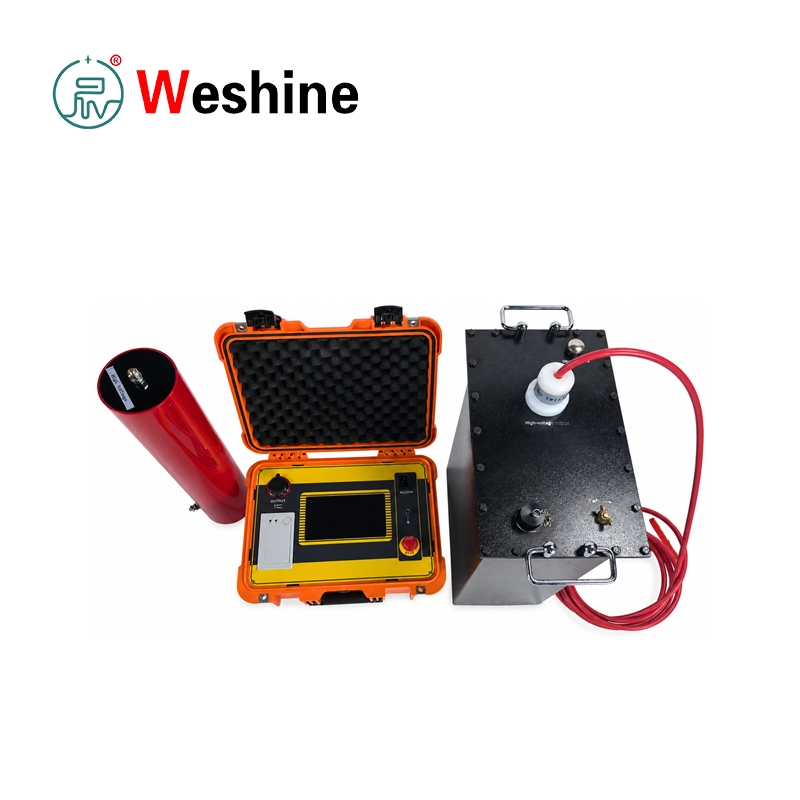

VLF Tan Delta Test Sistema

Txinako fabrikatzaile profesionalak Weshine-k eskaintzen duen VLF Tan Delta Test Sistema iraunkorra isolamenduaren diagnostikorako eta tentsio ertaineko potentzia-kableen probak jasateko diseinatuta dago. VLF AC tentsio-jasapena eta galera dielektrikoen neurketa unitate trinko batean integratzen ditu. Ekipoak CENELEC HD 620 S1:1996 eta HD 621 S1:1996 arauak betetzen ditu, PE, XLPE eta paperez isolatutako kableei aplikatzekoak.

Kableen ohiko mantentze-lanetan, ezin dira ikusizko ikuskapen soilarekin detektatu ura zuhaitzen zahartzea, kutsadura, kalte mekanikoak eta hondatze partziala barne isolamendu akats ikusezinak. 0,1 Hz-ko VLF sinu-uhinaren probak kableen isolamenduari CA estresa aplikatzen dio, 50 Hz-ko proba-ekipo tradizionalak baino potentzia-ahalmen txikiagoa eskatzen duen bitartean, tentsio ertaineko kable luzeen eremuko probak askoz erraztuz.

VLF Tan Delta Test Sistema honek VLF uhin sinu-uhinaren irteera eskaintzen du jasateko probetarako eta tan delta zuzeneko neurtzeko. Tan delta irakurketak kableen isolamenduaren galera dielektrikoaren faktorea islatzen du, zahartze eta hondatze mailak epaitzen dituena. Unitateak galera-probak automatikoki egiten ditu tentsio-maila anitzetan, prozedura finko bati jarraituz: 0,5 U0 ziklo, U0 ziklo eta 1,5 U0 ziklo. Txanda guztiak amaitu ondoren, probaren datuak gordetzen dira eta kablea guztiz deskargatuta dago.

Bi konfigurazio estandar daude eskuragarri: 34 kV eta 45 kV gailurreko modeloak. 34 kV-ko unitateak 24 kV-ko RMS arteko uhin sinu-uhina sortzen du (34 kV-ko gailurra); 45 kV-ko unitatea 31,8 kV RMS-ra (45 kV-ko gailurra) iristen da. DC tentsio irteera ere barneratuta dago, ±1 ~ 34 kV 34 kV bertsiorako eta ±1 ~ 45 kV 45 kV bertsiorako. Uhin angeluzuzena eta DC proba moduak ere onartzen dira.

Kable-zorroaren mantentze-lanetarako, proba-makinak zorroaren ikuskapena eta matxurak bilatzea onartzen du, gehienez 10 kV-ko irteerarekin. Korronte korrontearen neurketak DC moduan kableen isolamenduaren kalitate orokorra ebaluatzen laguntzen du. Matxura detektatzeko integratuak berehala mozten du tentsio altua distira edo kablearen matxura gertatzen denean, babes osoa eskainiz.

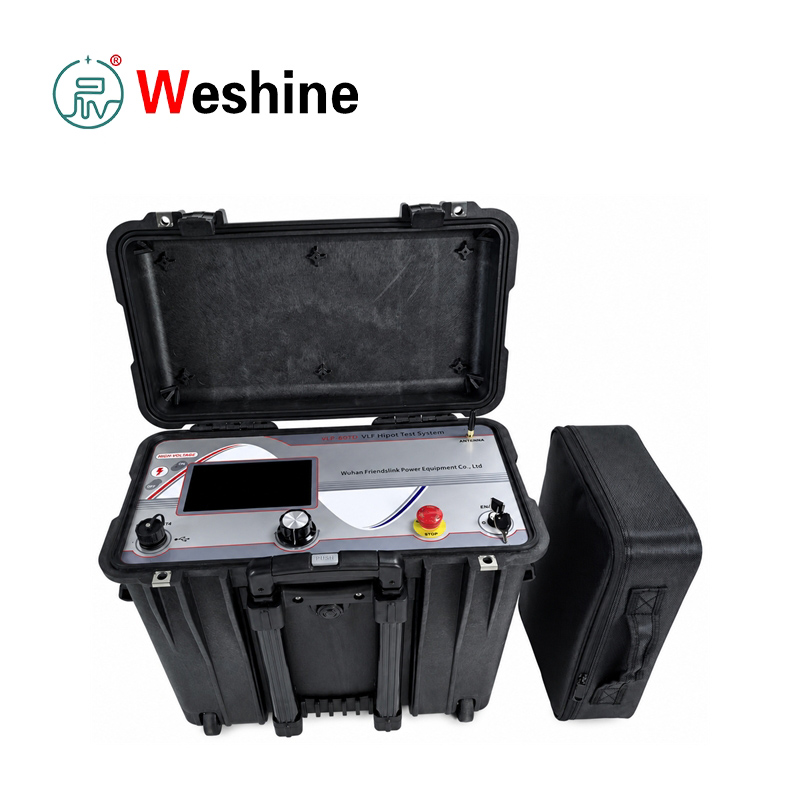

Multzo osoak probako ostalari nagusia, tentsio handiko kablea, lurrerako haria, elikatze kablea, USB flash drive eta osagarrien poltsa ditu. USB 2.0 atakak datuak esportatzea eta firmwarea eguneratzea ahalbidetzen du. Proba erregistro guztiak lokalean gordetzen dira eta USBra esporta daitezke PCan txostenak sortzeko. Bat datozen softwareak A/B/C faseko datu-fitxategiak aldi berean irekitzea onartzen du eta txosten zehatzak ateratzen ditu proba-zifrekin eta galera dielektrikoen kurbekin.

Segurtasuna da lehentasun nagusia. Funtzionamenduan zehar tentsio altua sortuko da, beraz, profesionalki trebatutako teknikariek bakarrik jarduten dute. Operadoreek zorrozki bete behar dituzte oinarrizko bost segurtasun-arauak: potentzia moztu, berriro dinamizatzea blokeatu, zero tentsioa, lurra eta zirkuitulaburra egiaztatu, aldameneko osagai biziak isolatzea. Goi-tentsioko probek bi langile edo gehiago behar dituzte tokian bertan gainbegiratzeko.

Produktuen Gida

Kable probatzaile integratuak 0,1 Hz-ko sinu-tentsio kontrolagarria aplikatuz funtzionatzen du probatutako kableetan. 50 Hz-ko AC ohiko probekin alderatuta, maiztasun oso baxuko teknologiak kable kapazitiboen kargaren egungo eskaria asko murrizten du, tentsio ertaineko kableen eremu eramangarrian ikuskatzea ahalbidetuz.

Kablea konektatu aurretik, jarraitu tentsio handiko bost segurtasun arauak zorrotz. Ziurtatu proba-kablea itzalita dagoela, isolatua, tentsioa egiaztatuta dagoela, lurrean jarrita eta zirkuitulaburtuta dagoela. Inguruko bizi-zati guztiak estali edo bereizi behar dira. Prestatutako operadoreek bakarrik exekutatu ditzakete ekipoak, gutxienez, gainbegirale bat egonda.

Konektatu osagarriak ordena finkoan: lotu lurreko kablea ostalariaren lurrerako terminalera lehenik, eta gero konektatu geltokiko babes-lurrera; lotu goi-tentsioko kablea goi-tentsioko irteerako portuan; konektatu goi-tentsioko kablearen barne-eroalea kable-fasearekin edo estalkiarekin bat datozen fitingen bidez; finkatu goi-tentsioko kablearen blindajea inguruko lurrerako barra batean; azkenik, konektatu korronte-kablea.

VLF jasateko probetarako, hautatu uhin forma, tentsio nominala, maiztasuna eta probaren iraupena. Denbora errealeko gailurreko tentsioa, korrontea, irteerako uhin forma, ezarritako maiztasuna eta RMS balioak pantailan bistaratzen dira. Tenporizadorea automatikoki abiarazten da tentsioak aurrez ezarritako balioa lortzen duenean.

Tan delta diagnostikatzeko, aktibatu galera dielektrikoen funtzioa eta sartu kablearen fase-tentsio nominala U0. Makinak proba-ziklo automatikoak abiaraziko ditu, eta neurketa oso bakoitzak 3 minutu eta 30 segundo behar ditu gutxi gorabehera. Kablearen kapazitatea, erresistentzia, batez besteko galera dielektrikoa eta denbora errealeko galeraren balioak erregistratzen ditu 0,5 U0, 1,0 U0 eta 1,5 U0 azpitik.

Probak amaitutakoan, datuak automatikoki gordetzen dira eta kablea erabat deskargatzen da. Erabiltzaileek erregistro historikoak arakatu ditzakete, erregistro bakar edo anitz USB 2.0ra esportatu eta txosten inprimagarriak sor ditzakete laguntza softwarearen bidez. Tresnak galera-kurbak eta hiru kable-faseetarako datu independenteak erakusten ditu.

Gainaren probak edo akatsak zehaztean, ziurtatu kablearen estalkia ez dagoela bi muturretatik lurretik, lotura edo eranskinen bidez zeharkako lurrerik gabe. Zorroa ikuskatzeko eta matxurak trazatzeko gehienezko irteera 10 kV-koa da.

Ezaugarriak

1. VLF sinusoidalaren AC jasateko probak onartzen ditu

2. Guzti-bateko galera dielektrikoa tan delta neurtzeko funtzioa

3. Bi tentsio goren aukera: 34 kV eta 45 kV

4.Uhin sinusoidalaren irteera: gehienez 24 kV RMS edo 31,8 kV RMS

5. DC tentsio irteera integratua isolamendu proba gehigarrietarako

6. Uhin angeluzuzeneko tentsioaren proba modua eskuragarri

7.DC moduko ihes-korrontea neurtzeko funtzioa

8.Gehienez 10 kV-ko irteera zorroaren probarako eta zorroaren matxurak zehazteko

9. Galera dielektriko automatikoko probaren sekuentziak 0,5 U0, U0 eta 1,5 U0-tan

10. Denbora errealeko tentsio eta korronte gailurra bistaratzea funtzionamenduan zehar

11. Pantailan denbora errealean irteerako uhin forma bistaratzea

12. Tentsioa apurtzean goi-tentsioaren mozketa automatikoa

13. Proba-erregistro guztien barne biltegiratze lokala

14.Probatu datuak USB 2.0 interfazearen bidez esportatzea

15.Proba-txostenen irteera pertsonalizaturako software lagungarria

16.Firmwarea eguneratzeko funtzioa USB unitatearen bidez

17. Hizkuntza anitzeko interfazea (ingelesa eta txinera sinplifikatua)

18.Larrialdietarako gelditzeko botoia eta tentsio handiko irteerako blokeoa ditu

19. Alderantzizko tentsioaren babesaren diseinua

20.Kanpoko kableen probak egiteko babes-kasu eramangarriaren diseinua

Aplikazio-eszenatokiak

Energia-zerbitzuak

Sare-operadoreek proba-unitatea hartzen dute tentsio ertaineko kablea martxan jartzeko, ohiko mantentze-lanetarako, tan delta diagnostikatzeko, estalkien ikuskapenerako eta isolamendu-ebaluaziorako banaketa sareetan eta azpiestazioetan.

Transformadoreen fabrikatzaileak

Transformadore eta ekipamendu elektrikoen fabrikek probagailua erabiltzen dute VLF tentsioa eta galera dielektrikoa neurtzeko kable eta osagaien isolamendu probak egiteko.

Zentral elektrikoak

Zentral elektrikoak ekipamenduetan oinarritzen dira geltokiko kableen ikuskapena egiteko, sorgailu osagarrien kableen mantentze-lanetarako, estalkien probak eta isolamenduaren diagnostikoa mantentze-etenaldietan.

Trenbideak

Trenbide elikadura-sareek tentsio ertaineko kableak jartzen dituzte trakzio-azpiestazioetan eta transmisio-lineetan. Makinak kableen jasateko probak eta tan delta azterketak onartzen ditu mantentze-leihoetan.

Industri Lantegiak

Meatzaritza, petrokimika, siderurgia eta manufaktura lantegiek kableen onarpen proba berrietarako, aldizkako mantentze-lanetarako eta estalkien matxurak aztertzeko erabiltzen dute.

Unibertsitateak

Unibertsitateek eta ikerketa institutuek proba-gailua aplikatzen dute VLF kableen probaren teoriak, galera dielektrikoen kalkulua, isolamenduaren zahartzearen analisia eta tentsio handiko segurtasun funtzionamendu estandarrak irakasteko.

Saiakuntza-laborategiak

Goi-tentsioko eta kable-laborategi profesionalek VLF Tan Delta Test Sistema hau hartzen dute VLF jasateko probak egiteko, tan delta neurtzeko, zorroen ikuskapena eta hirugarrenen kableen diagnostiko zerbitzuak egiteko.

Kableen Mantentzea

Kable-zerbitzuetako taldeek ekipamendua erabiltzen dute XLPE, PE eta paperez isolatutako kableen ikuskapenerako, ur zuhaitzen zahartzearen diagnostikoa, estalkien akatsak aurkitzeko eta proba-txostenak egiteko.

Proba-elementuak aplikagarriak

1.VLF sinusoidal kablea jasateko probak

2. Tentsio ertaineko kablea tan delta galera dielektrikoen proba

3.XLPE kableen isolamenduaren zahartzearen diagnostikoa

4.PE kablea jasateko tentsioaren ikuskapena

5.Paperez isolatutako kableen errendimendu-probak

6.Kablearen uren zuhaitzen narriaduraren ebaluazioa

7.10kV-ra arteko kable-zorroaren proba

8.Kable-zorroaren matxurak zehaztea

9.DC tentsioa jasateko proba

10.Uhin angeluzuzeneko tentsioaren proba

11.DC moduko ihes-korrontearen neurketa

12.Kableen eskualdaketa onartzeko proba berriak

13.Kableen ohiko mantentze prebentiboko probak

14.Trifaseko probaren txosten integratua sortzea

15．Lokaleko erregistroen biltegiratzea eta USB datuen esportazioa

Bezeroaren kasua

Industria arloa:Tentsio ertaineko kableen mantentze-zerbitzua

Proiektuaren arazoak

Sare elektrikoaren mantentze-talde bat behar zen XLPE kable-jario zahar asko ebaluatzeko. Erresistentzia-proba sinpleek matxuraren erresistentzia soilik egiaztatu ahal izan zuten, eta taldeak galera dielektrikoen datuak ere behar zituen isolamenduaren zahartzea epaitzeko eta ur zuhaitzen akats potentzialak dituzten kableak identifikatzeko.

Proba Eragiketa Fluxua

Teknikariek xede-kablea isolatu zuten, bost segurtasun-zehaztapenak jarraitu zituzten, multzo osoa lurrean jarri zuten, goi-tentsioko kablea eta blindaje-kablea agindutakoaren arabera konektatu eta gero proba-unitatea piztu zuten. Tan delta proba modua hautatu zuten, kablearen U0 faseko tentsioa bete, larrialdi-geldialdia eta goi-tentsioko blokeoa askatu zituzten, ondoren proba automatikoak hasi ziren. Unitateak galera dielektrikoa 0,5 U0, U0 eta 1,5 U0 azpian neurtu zuen, datuak gorde eta kablea deskargatu zuen amaitu ondoren.

Probaren emaitza

Langileek erregistro historikoak egiaztatu zituzten eta datu guztiak USB disko batera esportatu zituzten. Lotura-softwareak faseen konparazio txostenak sortu zituen galera dielektrikoen balioekin eta joera-kurbekin. Galera-adierazle arruntak zituzten kableak zerbitzuan jarraitu zuten, eta larriki hondatutakoak jarraipen-kontrola egiteko programatu ziren.

Aplikazioaren abantailak

Taldeak jasateko tentsioaren ikuskapena eta zahartzearen diagnostikoa amaitu zituen gailu eramangarri batekin. Proba-ziklo automatikoak, USB esportazioak eta txostenak sortzea asko hobetzen dute datuen trazabilitatea eta eskuzko tramiteen lan-karga murrizten dute.

Ohiko galderak

G: Zein funtzio betetzen ditu proba-ekipo honek?

A: Tentsio ertaineko VLF kablearen jasateko probak, tan delta galera dielektrikoen neurketa, zorroaren ikuskapena, zorroaren matxurak zehaztea, DC jasateko probak, uhin angeluzuzenaren probak eta ihes-korrontearen detekzioa osatzen ditu.

G: Zein da VLF jasateko probaren eta tan delta probaren arteko aldea?

A: VLF jasangarrien probak kablearen isolamenduak zehaztutako AC tentsioa jasan dezakeen egiaztatzen du; tan delta probak galera dielektrikoaren faktorea neurtzen du isolamenduaren zahartze eta hondatze maila epaitzeko.

G: Zein tentsio-konfigurazio dira aukerakoak?

A: Bi eredu: 34 kV-ko gailurra eta 45 kV-ko gailurra. 34 kV-ko modeloak 24 kV RMS / 34 kV-ko gailurra arte sortzen du uhin sinusoidala; 45 kV-ko eredua 31,8 kV RMS / 45 kV-ko gailurrera iristen da.

G: Zein maiztasunarekin neurtzen da tan delta?

A: Tan delta neurketa 0,1 Hz-ko maiztasun ultra-baxuan egiten da.

G: Zein kable-kapazitate barrutiak onartzen ditu tan delta probak?

A:34 kV eredua: 1 nF ~ 8 μF; 45 kV-ko eredua: 1 nF ~ 5 μF.

G: Ekipoak esportatu al ditzake proba-erregistroak?

A: Bai. Proba-erregistroak barnean gordetzen dira eta USB 2.0 bidez esporta daitezke. Esportatutako fitxategiak software dedikatuarekin ireki daitezke proba-txosten formalak sortzeko.

G: zorroaren akatsak identifikatzea onartzen al du?

E: Bai, proba-makinak zorroaren ikuskapena eta akatsak kokatzea onartzen du, gehienez 10 kV-ko irteerarekin.

G: Funtzionamenduan zehar segurtasun-oharrak?

A: Prestatutako profesionalek bakarrik funtziona dezakete unitatea. Proba kablea itzalita egon behar du, lurretik eta guztiz isolatuta egon behar da kableatu aurretik. Tentsio handiko probak tokiko gainbegiratzea eskatzen du, eta larrialdi-geldialdia eta goi-tentsioko blokeoa behar bezala erabili behar dira.
