Transformadorearen IR proba

Weshine®-k Transformadorearen IR Testa asmatu zuen CE ziurtagiriarekin, kalitate handiko eta zehaztasunarekin, estandar nazionalen arabera asmatua eta ekoiztua, proba elektrikoen irtenbide osoa eskuragarri. Jar zaitez gurekin harremanetan Weshine-ren IR Test of Transformer-en xehetasun gehiago lortzeko!

Bidali kontsulta PDF Deskargatu

Produktuaren Deskribapena

WeshineTransformadorearen IR probaarku digital eta analogikoko pantailarekin, tentsio handiko isolamendu-erresistentzia probak egiteko diseinatua, kableen, planta birakarietako makinen, transformadoreen, kommutagailuen eta industria-aplikazioen mantentze-lanetan eta zerbitzuetan.

DC isolamendu-probak 250 V, 500 V, 1000 V, 2500 V, 5000 V-tan egiten dira. Isolamendu-erresistentzia neurtzeko tartea 100 k Î© eta 1000 G Î© da. Proba egiten ari diren zirkuitu kapazitiboen deskarga automatikoa ematen da eta gainbeheran dagoen tentsioa bistaratzen da.

Babes terminala isolamendu-erresistentzia-probak egitean gainazaleko ihesen eta, ondorioz, neurketa okerren ondorioak minimizatzeko erabil daiteke.

Proba kapazitiboko objektuetarako, tresna automatikoki deskargatuko da barne-erresistentzia baten bidez eta 30 V eta 600 V bitarteko tentsioa adieraziko du terminaletan âHiâ-rekin adierazitako tentsio handiagoarekin. Ezaugarri honek karga erreaktiboen probak egin ondoren usteltzen den tentsioaren seinalea emango du. Tentsio-adierazlea desagertzen denean, segurua da erabiltzaileak probako kableak deskonektatzea.

WeshineTransformadorearen IR proba1,5 V IEC LR6 (AA) zortzi zelulek elikatzen dute. Diseinuaren segurtasun ezaugarriak honako hauek dira: tentsio handiko abisu-adierazlea, kanpoko tentsioaren bistaratzea IR probaren ondoren, karga erreaktiboen deskarga automatikoa eta proba-buruak.

APLIKAZIO

Material isolatzaile elektrikoak denborarekin hondatzen dira matxurak eta konponketa-faktura garestiak eraginez. Isolamendu-erresistentzia probatzaileek DC tentsio erregulatua aplikatzen dute isolamenduan eta korronte-fluxua neurtzen dute, Ohm-en legea aplikatuz isolamendu-erresistentzia kalkulatzeko. Korrontea isurtzen da, isolamendu-materialik ez baita perfektua.

IR probagailuen erabilerak honako hauek dira:

■ Ekipoen instalazioa

■ Ohiko mantentze-lanak

■ Arazoen ebazpenak

Tentsio handiko DC-arekin isolamendu-probak isolamendu-polarizazioari eragiten dio, eta, beraz, probatu behar den unitatearen erabateko deskargarik gabe jarraian egindako probak emaitza desberdinak emango ditu.

Kontuz ibili behar da isolatzaile batekin konektatzeko eta probatzeko prozesu eta teknika bera beti emaitzen joera izateko. Garrantzitsua da isolamenduaren tenperatura eta IR balioak erregistratzea

EZAUGARRI ETA ONURAK

■ Isolamendu-erresistentzia probatzaile trinko eta malkartsua

■ Funtzionamendu erraza eta tentsio barrutiaren aukeraketa

■ AC eta DC voltmetroa (30 V - 600 V)

■ Erabiltzaileak ezar dezakeen IR probako tenporizadorea (lehenetsia 1 min), (gehienez 19 m 50 s)

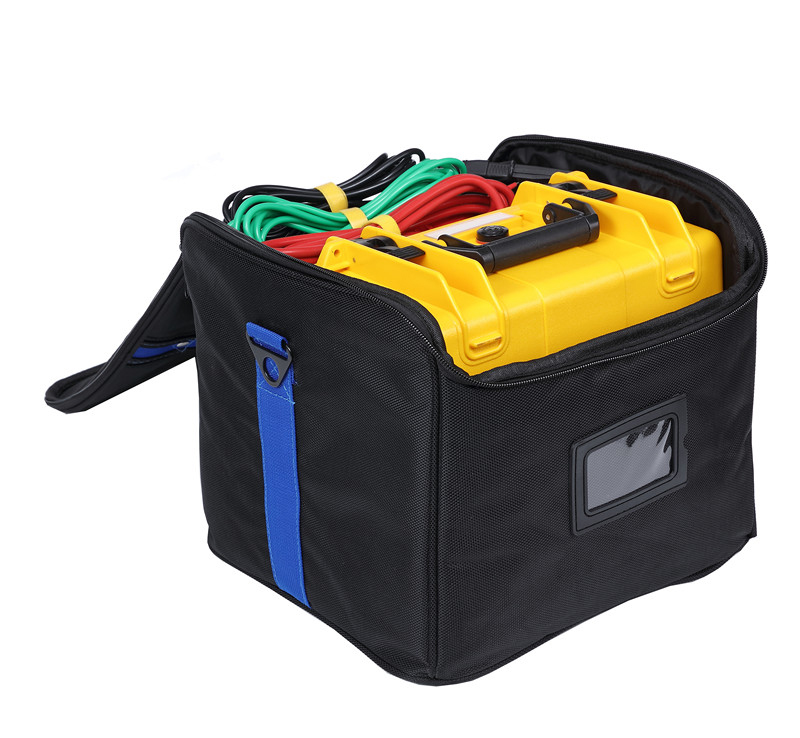

■ Instrumenturako eta korronteentzako zorro leuna

■ Hasiera azkarra eta erabiltzailearen gida osoa

■ HV isolatutako entxufeak blokeatzea segurtasun gehigarrirako

■ Terminalen arteko pertsianek zikinkeria eta bestelako objektuak ustekabean sartzea ekiditen dute

ZEHATZAK

Isolamendu sorta	0,1 MÎ©-tik 2 TÎ©
Proba-tentsio nominalak	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminaleko tentsioaren zehaztasuna
	probako tentsioa
	â¥1000 V 0... nominalaren % 5 probako tentsioa
Isolamenduaren zehaztasuna	±%5 ±3 zifra
Korronte zirkuitulaburra	5 mA ±0,5 mA
Voltmetroaren zehaztasuna	±2%errg±3dgt
Energia hornidura	8 x LR6/AA bateria
Funtzionamendu-tenperatura-tartea eta hezetasuna
	- 20 °C eta 45 °C artean
Hezetasuna	% 80 RH
Biltegiratze tenperatura eta hezetasuna
	-20 °C eta 60 °C artean
Segurtasun babesa	Isolamendua Cat III 600 V
Ohar	Adierazitako ingurumen-mugekin zerbitzu-errorea bi aldiz errore intrintsekoa da
EMC	IEC 61326-1:2013 arauarekin bat dator
Neurriak	177 mm x 226 mm x 100 mm
Pisua	1,9 kg (bateria barne)

VS-3121

VS-3121Transformadorearen IR probaElektrizitateko eta Industriako saiakuntzako aplikazioetarako diseinatu da, non funtzionamendu-tentsioak 1000 V gainditzen dituen eta isolamendu-probako tentsio handiagoak behar diren.

VS-3121A ez bezala, VS-3121 50 V, 100 V, 250 V, 500 V, 1000 V eta 2500 V-ko sorta finkoko tentsioak eskaintzen ditu.

1 kV-tik gorako funtzionamendu-tentsioak dituzten ekipoek eskatzen duteTransformadorearen IR probas 1 kV-tik gorako tentsioetan. Tentsio altuko proben oinarrian, gure 5/10/15 kV-ko unitateek kalitate probaren maila gorena eskaintzen dute segurtasun, erosotasun eta eramangarritasun nagusiekin batera.

Kapital handiko guztien isolamendu-probak egiteko gaitasun osoa lortzeko

VS-3127

VS-3127Transformadorearen IR probaisolamendu-erresistentzia neurketa zehatzak egiteko gaitasuna eskaintzen du 15 kV-ko proba-tentsioa gehienez 30 TÎ©-ko erresistentziarekin. Erresistentzia neurtzeko zehaztasuna ± % 5 da 1 MÎ©-tik 3 TÎ©-ra!

Utilitate eta zerbitzu enpresentzat VS-3127 probatzaile osoa da bere malgutasuna eta etorkizuneko froga-gaitasunarekin. Weshine VS-3127 lan egiten duzun lekuan lan egiteko diseinatuta dago.

Irteerako tentsio nominala gehienez 7 engranajeetara iristen da (250Vï¼¼500Vï¼1KVï¼¼¼,2.5KVï¼¼¼5KVï¼¼10KVï¼¼¼¼15KV).

Zirkuitu laburren korronte maximoa 7 mA

Isolamendu-erresistentzia proba (IR), polarizazio indizea testï¼PI), xurgapen-erlazio dielektrikoaren proba (DAR). Arrapala proba modua (RAMP), iragazitako erresistentzia proba modua (FR). *Kapazitate proba (Kap.).

Tentsio monitorearen funtzioa, neurtutako tentsio bizia automatikoki kontrolatuz

ZERGATIK PROBA 15 KV-AN?

5 kV-tik 15 kV-ek proba-korrontea hirukoiztu egingo du - honek proba-korronte negatiboa saihes dezake zarata handia dagoenean.

35.000 V eta 69.000 V bitarteko aktiboetarako 15 kV zehazten da NETA ATS 2007n oinarrituta.

34.500 V-tik gorako motorrak 15 kV-tan probatu behar dira NETA ATS 2007-n oinarrituta.

ZEHATZAK

Isolamendu sorta	0,1 MÎ©-tik 30 TÎ©
Proba-tentsio nominalak	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminaleko tentsioaren zehaztasuna
	ï¼%5ï½%10ï¼±10V
Isolamenduaren zehaztasuna	1 MÎ©-tik 3 TÎ©, ±%5 ±3 zifra
	ï¼3 TÎ©, ±%20 ±3 zifra
Korronte zirkuitulaburra	â¥7 mA ±0,5 mA
Arrapala proba modua	±2%errg±3dgt
Energia hornidura	Aurrez ezarritako tentsiora igo ezazu aurrez ezarritako tentsioaren % 10eko maila mailakatuarekin proba eginez
Funtzionamendu-tenperatura-tartea eta hezetasuna
	- 20 °C eta 50 °C artean
Hezetasuna	% 80 RH
Biltegiratze tenperatura eta hezetasuna
	-25 °C eta 65 °C artean
Tentsio-proba	AC/DC: 0Vï½1000V, Zehaztasuna: ± 5% rdg± 3V
Kapazitate-proba	10nFï½25uF, Zehaztasuna: ±10%rdg±10nF
Oraingo proba	0,01nAï½7mA, Zehaztasuna: ±5%rdg±0.5nA
Segurtasun babesa	Isolamendua Cat III 600 V
Ohar	Adierazitako ingurumen-mugekin zerbitzu-errorea bi aldiz errore intrintsekoa da
EMC	IEC 61326-1:2013 arauarekin bat dator
Neurriak	280 mm x 260 mm x 160 mm
Pisua	4,9 kg (bateria barne)

Hautaketak

Weshine-k 8 urteko esperientzia du Ekipamendu Elektrikoen gama osoa jorratzeko bereziki. Gaur egun, Weshinek hainbat asmatu dituTransformadorearen IR probaurrats bakoitzerako inprimaki gisa erakusten den moduan:

EGITEKO INFORMAZIOATransformadorearen IR probaS
Cat. Ez.	Proba-tentsio maximoa	Proba-eremu maximoa	IR/PI/DAR	RAMPA	FR	Txapela.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Hornikuntza-katearen arazoetan oinarrituta: jarri harremanetan zure Weshine Banatzaile baimendu hobetsia uneko prezioak eta epeetarako.

Kalitate Ziurtagiriak

Beti uste dugu gure enpresaren arrakasta guztia eskaintzen ditugun produktuen kalitatearekin zuzenean lotuta dagoela.Transformadorearen IR probaISO9001, ISO14000:14001 gidalerroetan eta gure kalitate kontrol sistema zorrotzetan zehaztutako kalitate eskakizun gorenak betetzea.

Bidalketa

Weshine-ren Zerbitzu Soluzioei buruzko informazio gehiago lortzeko, jarri harremanetan gure lineako salmenta-ordezkari 24/7, Weshine-ren aurrekontuak lortzeko.
