Transformadore-erlazioen proba
  • Transformadore-erlazioen probaTransformadore-erlazioen proba
  • Transformadore-erlazioen probaTransformadore-erlazioen proba
  • Transformadore-erlazioen probaTransformadore-erlazioen proba
  • Transformadore-erlazioen probaTransformadore-erlazioen proba
  • Transformadore-erlazioen probaTransformadore-erlazioen proba
  • Transformadore-erlazioen probaTransformadore-erlazioen proba

Transformadore-erlazioen proba

Weshine®-k Turns Ratio Tester asmatu zuen Transformer Ratio Test probatzeko CE ziurtagiriarekin, kalitate handiko eta zehaztasunarekin, estandar nazionalen arabera asmatua eta ekoiztua, proba elektrikoen irtenbide osoa eskuragarri. Jarri gurekin harremanetan Turns Ratio Tester-en xehetasun gehiago lortzeko Weshine-ren Transformer Ratio Test probatzeko!

Bidali kontsulta    PDF Deskargatu

Produktuaren Deskribapena


Weshine



Transformadore baten transformazio-erlazioa lehen mailako harilaren bira kopuruaren berdina da bigarren harilaren bira kopuruarekin zatituta. Transformadore-erlazioak transformadorearen nahi den errendimendua eta hariketa sekundarioak dagokion tentsioa ematen ditu.



Tentsio sekundarioa tentsio primarioa baino baxuagoa izan behar bada -beheranzko transformadore bat- sekundarioko harilkiak primarioak baino bira gutxiago izan behar ditu eta alderantziz igoerazko transformadorearentzat; Transformadorearen erlazioak tentsioa murrizten duenean, korrontea handitzen du eta alderantziz, beraz, transformadore ideal baten tentsio eta korronte erlazioa zuzenean erlazionatuta dago transformazio erlazioarekin.



Zoritxarrez, transformadoreak ez dira perfektuak, benetako transformagailu batean tentsio edo korronte erlazioak baliteke transformadorearen ratio fisikoekin bat ez datozenak, hainbat galera elektrikoengatik, hala nola transformadorearen burdinazko nukleoan (histeresia eta korronte ertainen galerak) eta kobrea. galerak (haulki primarioen eta sekundarioen erresistentziaren ondorioz); Hori dela eta, fabrikatzaileak galera horiek minimizatzeko transformadoreak diseinatzen saiatzen dira karga osoan eraginkortasun handiena lortzeko, potentzia-bihurketa %95etik gorakoa, horrela transformadorearen tentsio-erlazio/bira-erlaziotik %5 baino gehiagoko aldea eskaintzen.



Weshine-k transformadorearen bira-erlazio proba edo TTR proba asmatu zuen neurtzekoTransformadore-erlazioen probaeta transformadoreak bira primarioen eta sekundarioen arteko erlazio zuzena duela baieztatzen du. Proba hau behar bezala erabiltzeak txorrotagailuen errendimendua, bira laburrak, harilkatu irekiak, harilkadura konexio okerrak eta transformadoreen barneko beste akats batzuk identifikatzen lagun dezake. Weshineren TTR probagailuen gama sendoa da transformadore batzuen probak egiten dituzten baldintza gogorrak jasateko. Gama honek probak sinplifikatzeko eta bizkortzeko funtzio desberdinak ditu, baita 3 faseko TTR probatzaileak eta PT eta CT TTR probatzaileak ere.

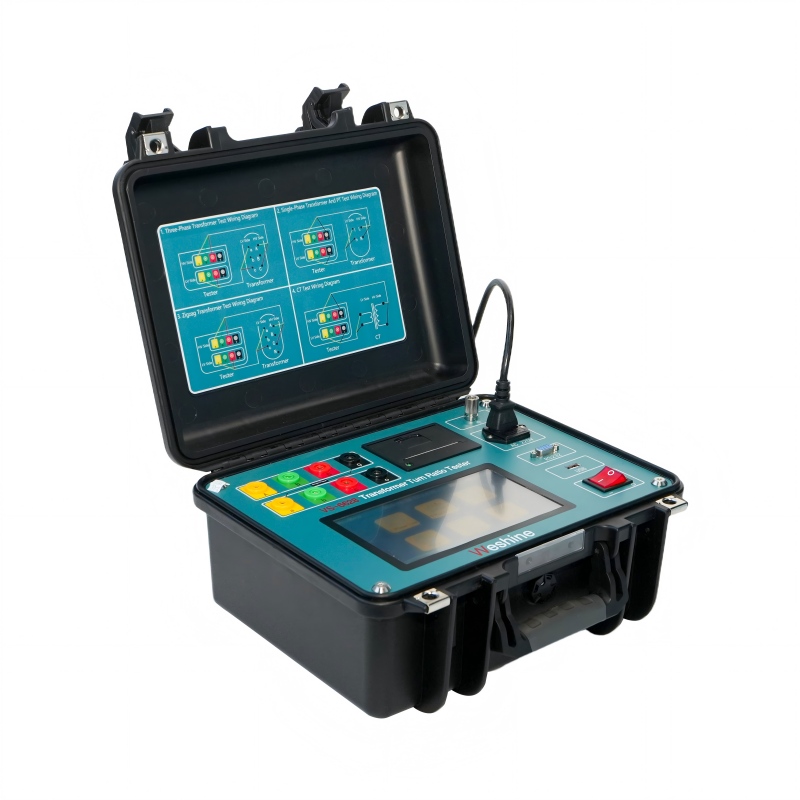

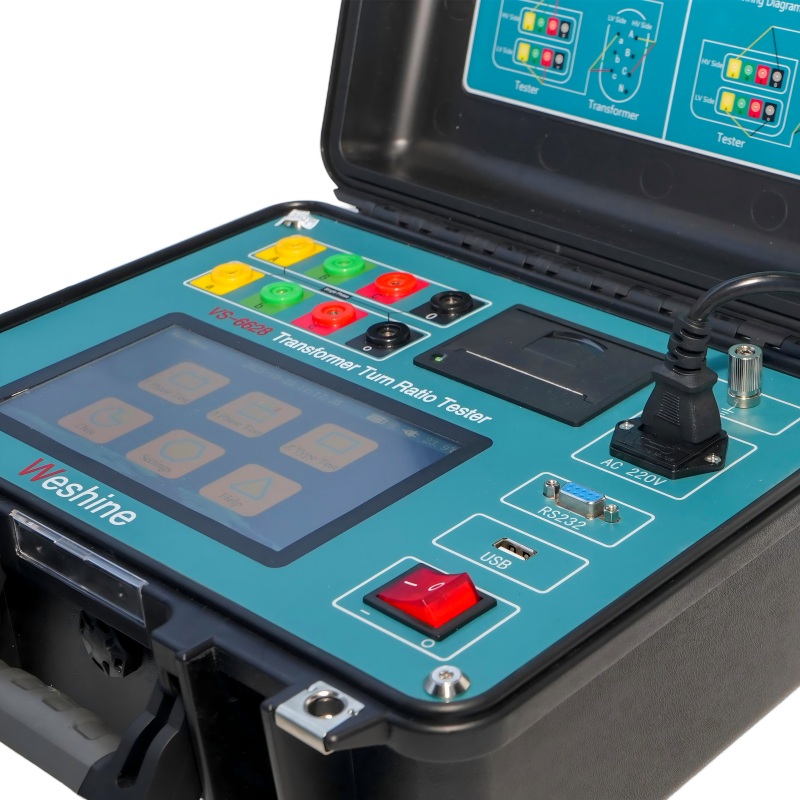

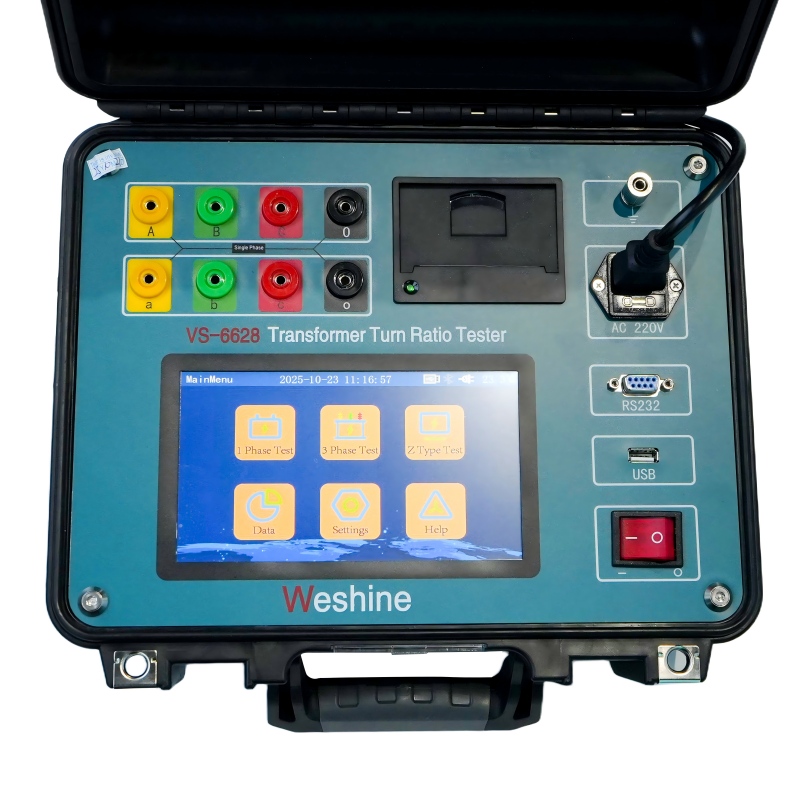

VS-6628 Transformadore trifasikoko txanda-erlazioen proba-multzoak potentzia, tresna eta banaketa-transformadoreen bira-erlazioa neurtzeko diseinatuta daude azpiestazio edo fabrikazio ingurune batean. Diseinu malkartsu eta sendoak tresna hauek oso egokiak dira hainbat ingurune gogorretan erabiltzeko. Gure kableak eguraldi hotzean behar den malgutasuna emateko bereziki diseinatuta daude.



Baina transformadoreek hainbat tentsio eta aldaketa jasan ditzaketenez, elektriko zein mekanikoek, beren bizitzan zehar, transformadorearen bira-erlazio zuzena egiaztatu behar da transformagailua zerbitzuan jarri baino lehen eta hainbat mantentze-lanetan zehar, hona hemen Transformadorearen bira-ratioen probatzailea. Hori dela eta, hainbat transformadore-erlazio-erlazio-test kit (TTR gailu) erabiliz neurtutako bira-ratioek transformadoreetan normalean dauden galerak barne hartzen dituzte, bira-kopuru fisikotik desberdinak diren bira-erlazioak sortzen dituzte, baina fabrikatzaileek eta erabiltzaileek espero dituzten benetako tentsio-erlazioak islatzen dituzte, edo benetako transformadorearen potentzia transformadore baten erlazioa.



Weshine



PRODUKTUAREN INFORMAZIOA

produktuaren izena

BIRAKETA-ERLAZIOA PROBATZEKO Transformadore-erlazio-proba

Modelo zenbakia

VS-6628

Proba-eremua

0,9 ~ 10000

Zehaztasuna

%0,2

Ziurtagiriak

CE; EMC; LVD; ISO;

Aplikazio Tipikoa

Bira-erlazioa, fase-desplazamendua eta polaritatea probatzen ditu.

Identifikatzeko laguntzak




Neurriak

345 x 295 x 175 mm

Pisua

5 kg



Hautaketak


Weshine-k 8 urteko esperientzia du Ekipamendu Elektrikoen gama osoa jorratzeko bereziki. Gaur egun, Weshine-k hainbat bira-erlazio probatzaile asmatu ditu probak egitekoTransformadore-erlazioen probaformulario gisa agertzen den moduan:



PROBAK EGITEKO BIRA-ERLAZIOA PROBATZEKO EGITARAZKO INFORMAZIOATransformadore-erlazioen proba

Cat. Ez.

Proba-eremua

Zehaztasuna

Ebazpena

Neurriak
(mm)

Pisua
(kg)

VS-6628

0,9tik 10000ra

%0,2

0,0001 min

345 x 295 x 175

5

VS-6629

0,9tik 10000ra

%0,1 (0,9tik 500era)
% 0,2 (500-3000)

% 0,3 (3000-10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99,999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10000 eta gorago ¼1ï¼

325 x 225 x 125

3.8

VS-6630

0,9tik 10000ra

%0,1 (0,9tik 2000ra)

% 0,3 (2000tik 10000ra)

0,0001 min

360 x 280 x 160

6

VS-6628T

0,8tik 10000ra

%0,1 (0,8tik 3000ra)
% 0,2 (3000-10000)

0,0001 min

320 x 240 x 130

3

VS-6628A

0,9tik 10000ra

%0,1 (0,9tik 500era)
% 0,2 (500-3000)

% 0,3 (3000-10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99,999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10000 eta gorago ¼1ï¼

246 x 156 x 62

1.7

Hornikuntza-katearen arazoetan oinarrituta: jarri harremanetan zure Weshine Banatzaile baimendu hobetsia uneko prezioak eta epeetarako.



Kalitate Ziurtagiriak


Beti uste dugu gure enpresaren arrakasta guztia eskaintzen ditugun produktuen kalitatearekin zuzenean lotuta dagoela. Proba egiteko txanda-erlazio-probatzaileaTransformadore-erlazioen probaISO9001, ISO14000:14001 gidalerroetan eta gure kalitate kontrol sistema zorrotzetan zehaztutako kalitate eskakizun gorenak betetzea.




Bidalketa



Weshine-ren Zerbitzu Soluzioei buruzko informazio gehiago lortzeko, jarri harremanetan gure lineako salmenta-ordezkari 24/7, Weshine-ren aurrekontuak lortzeko.
