Transformadorearen bira-erlazioa kalkulatzea

Weshine®-k Bira-Ratioaren Tester-a asmatu zuen Transformadoreen Birako-Ratioaren Kalkulua probatzeko, CE ziurtagiriarekin, kalitate handiko eta zehaztasunarekin, estandar nazionalen arabera asmatua eta ekoiztua, proba elektrikoen irtenbide osoa eskuragarri. Jarri gurekin harremanetan Bira-erlazioen probatzaileari buruzko xehetasun gehiago lortzeko Weshine-ren Transformadore-erlazioari buruzko kalkulua probatzeko!

Bidali kontsulta PDF Deskargatu

Produktuaren Deskribapena

Weshine® Turns Ratio Tester Transformadoreen Bira-Ratioaren kalkulua probatzeko

Transformadore baten transformazio-erlazioa lehen harilaren bira-kopuruaren berdina da bigarren harilaren bira-kopuruarekin zatituta. Transformadore-erlazioak transformadorearen nahi den errendimendua eta bigarren mailako harilak behar duen tentsioa ematen ditu.

Tentsio sekundarioa tentsio primarioa baino baxuagoa izan behar bada -beheranzko transformadore bat- sekundarioko harilkiak primarioak baino bira gutxiago izan behar ditu eta alderantziz gorako transformadore batentzat; Transformadorearen erlazioak tentsioa murrizten duenean, korrontea handitzen du eta alderantziz, beraz, transformadore ideal baten tentsio eta korronte erlazioa zuzenean erlazionatuta dago transformazio erlazioarekin.

Zoritxarrez transformadoreak ez dira perfektuak, benetako transformadore batean tentsio edo korronte erlazioak baliteke transformadorearen ratio fisikoekin bat ez datozenak, hainbat galera elektrikoengatik, hala nola transformadorearen burdinazko nukleoan (histeresia eta korronte ertainen galerak) eta kobrearen ondorioz. galerak (haulki primarioen eta sekundarioen erresistentziaren ondorioz); Hori dela eta, fabrikatzaileak galera horiek minimizatzeko transformadoreak diseinatzen saiatzen dira karga osoko eraginkortasunik handiena lortzeko, potentzia-bihurketa %95etik gorakoa, horrela transformadorearen tentsio-erlazio/bira-erlaziotik %5 baino gehiagoko aldea eskaintzen.

Weshine-k transformadorearen bira-erlazio proba edo TTR proba asmatu zuen neurtzekoTransformadorearen bira-erlazioa kalkulatzeaeta transformadoreak bira primarioen eta sekundarioen arteko erlazio zuzena duela baieztatzen du. Proba hau behar bezala erabiltzeak txorrotagailuen errendimendua, bira laburrak, harilkatu irekiak, harilkadura konexio okerrak eta transformadoreen barneko beste akats batzuk identifikatzen lagun dezake. Weshine-ren TTR probagailu sorta sendoa da transformadore batzuen probak egiten dituzten baldintza gogorrak jasateko. Gama honek probak sinplifikatzeko eta bizkortzeko funtzio desberdinak ditu, baita 3 faseko TTR probatzaileak eta PT eta CT TTR probatzaileak ere.

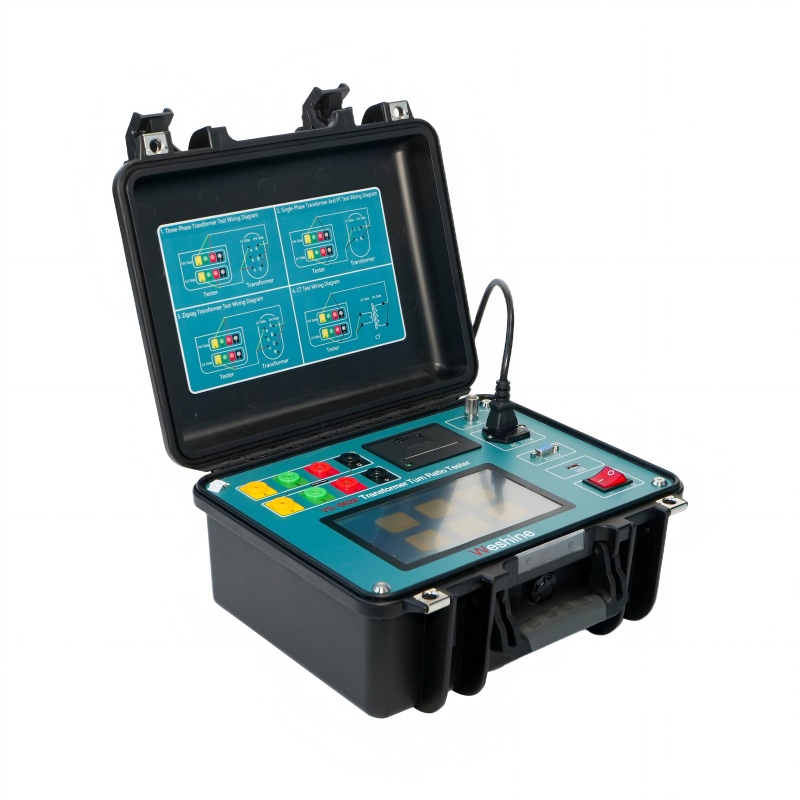

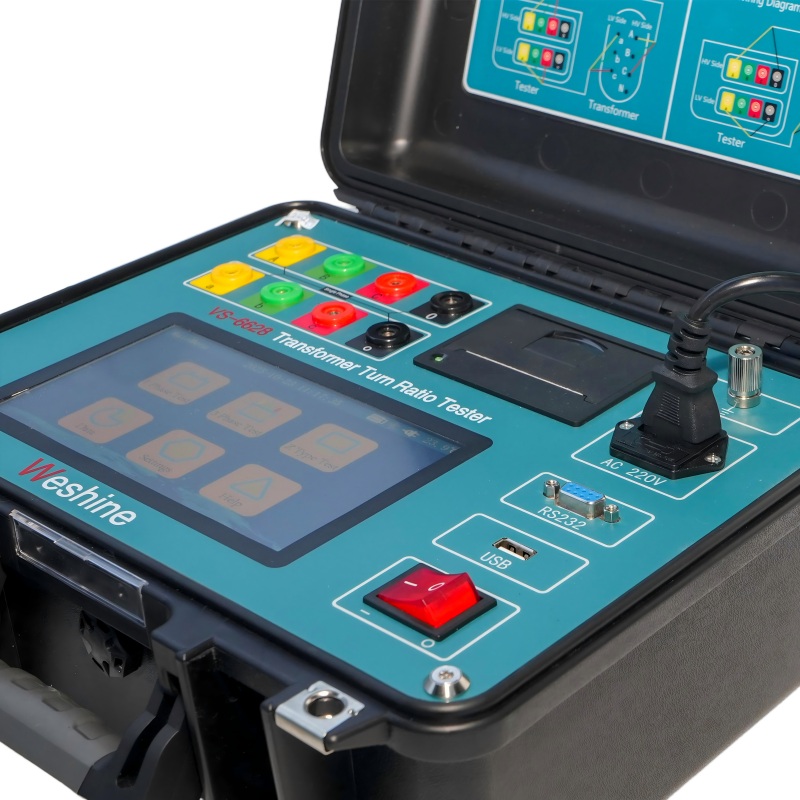

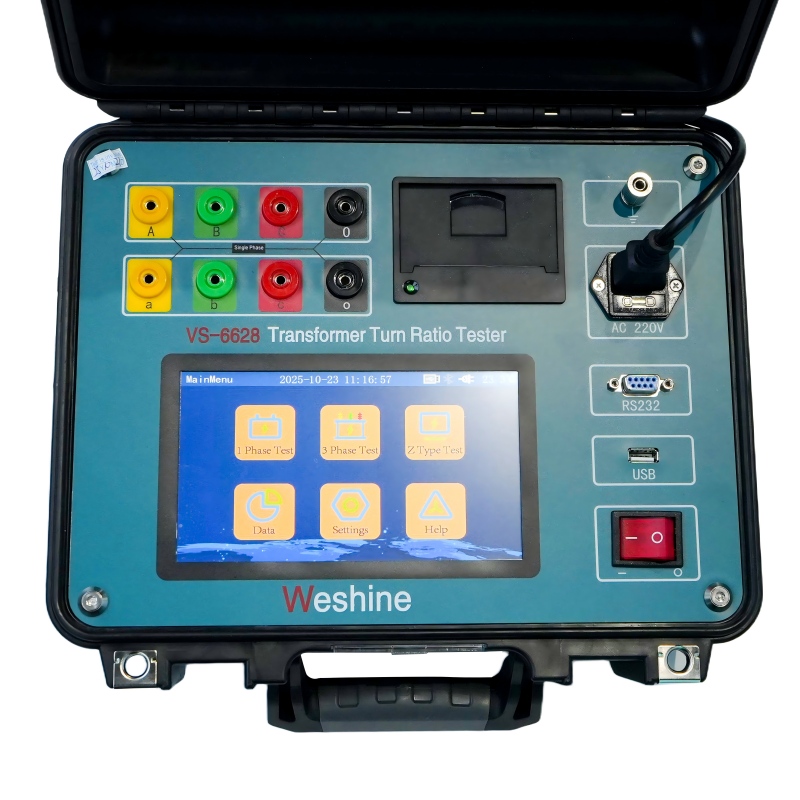

VS-6628 Transformadore trifasikoko txanda-erlazioen proba-multzoak potentzia, tresna eta banaketa-transformadoreen bira-erlazioa neurtzeko diseinatuta daude azpiestazio edo fabrikazio ingurune batean. Diseinu malkartsu eta sendoak tresna hauek oso egokiak dira hainbat ingurune gogorretan erabiltzeko. Gure kableak eguraldi hotzean behar den malgutasuna emateko bereziki diseinatuta daude.

Baina transformadoreek hainbat tentsio eta aldaketa jasaten dituztenez, bai elektrikoak bai mekanikoak, beren bizitzan zehar, transformadorearen bira-erlazio zuzena egiaztatu behar da transformagailua martxan jarri baino lehen eta hainbat mantentze-lanetan zehar, hona hemen Transformadorearen Bira Ratio Tester. Hori dela eta, Transformadorearen Bira Ratio Tester hainbat kit (TTR gailuak) erabilita neurtutako bira-erlazioak (TTR gailuak) galerak dira, normalean, galera-kopuru fisiko desberdinetan dauden transformadoreen proportzioan. bira kopurua, baina fabrikatzaileek eta erabiltzaileek espero dituzten benetako tentsio-erlazioak islatzen dituzte, edo benetako transformadorearen potentzia-transformadorearen erlazioa.

Weshine® Bira-erlazioa probatzeko Transformadore-erlazioa kalkulatzeko parametroa (zehaztapena)

PRODUKTUAREN INFORMAZIOA
Produktuaren izena	PROBAKETAKO BIRAKETA-ERLAZIOA Transformadorearen Bira-Ratioaren kalkulua
Modelo zenbakia	VS-6628	Proba-eremua	0,9 ~ 10000
Zehaztasuna	%0,2	Ziurtagiriak	CE; EMC; LVD; ISO;
Aplikazio Tipikoa	Bira-erlazioa, fase-desplazamendua eta polaritatea probatzen ditu.
Identifikatzeko laguntzak	* Bobinak laburtuta * Zirkuitu irekiak * Konexio okerrak * Barne-matxurak edo aldagailu-akatsak urrats-erreguladoreetan zein transformadoreetan
Neurriak	345 x 295 x 175 mm	Pisua	5 kg

Hautaketak

Weshine-k 8 urteko esperientzia du Ekipamendu Elektrikoen gama osoa jorratzeko bereziki. Gaur egun, Weshine-k hainbat bira-erlazio probatzaile asmatu ditu probak egitekoTransformadorearen bira-erlazioa kalkulatzeaformulario gisa agertzen den moduan:

PROBAK EGITEKO BIRA-ERLAZIOA PROBATZEKO ORDENAK EGITEKO INFORMAZIOATransformadorearen bira-erlazioa kalkulatzea
katua. Ez.	Proba-eremua	Zehaztasuna	Ebazpena	Neurriak (mm)	Pisua (kg)
VS-6628	0,9tik 10000ra	%0,2	0,0001 min	345 x 295 x 175	5
VS-6629	0,9tik 10000ra	%0,1 (0,9tik 500era) % 0,2 (500-3000) % 0,3 (3000-10000)	0,9~9,9999(0,0001) 10~99,999 (0,001) 100～999,99（0,01） 1000~9999,9(0,1) 10000 eta gehiago (1)	325 x 225 x 125	3.8
VS-6630	0,9tik 10000ra	%0,1 (0,9tik 2000ra) % 0,3 (2000tik 10000ra)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8tik 10000ra	%0,1 (0,8tik 3000ra) % 0,2 (3000-10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9tik 10000ra	%0,1 (0,9tik 500era) % 0,2 (500-3000) % 0,3 (3000-10000)	0,9~9,9999(0,0001) 10~99,999 (0,001) 100～999,99（0,01） 1000~9999,9(0,1) 10000 eta gehiago (1)	246 x 156 x 62	1.7

Hornikuntza-katearen arazoetan oinarrituta: jarri harremanetan zure Weshine Banatzaile baimendu hobetsia uneko prezioak eta epeetarako.

Kalitate Ziurtagiriak

Beti uste dugu gure enpresaren arrakasta guztia eskaintzen ditugun produktuen kalitatearekin zuzenean lotuta dagoela. Proba egiteko txanda-erlazio-probatzaileaTransformadorearen bira-erlazioa kalkulatzeaISO9001, ISO14000:14001 gidalerroetan eta gure kalitate kontrol sistema zorrotzetan zehaztutako kalitate eskakizun gorenak bete.

Bidalketa

Weshine-ren Zerbitzu Soluzioei buruzko informazio gehiago lortzeko, jarri harremanetan gure lineako salmenta-ordezkari 24/7 24/7 Weshine-ren aurrekontuak lortzeko.
